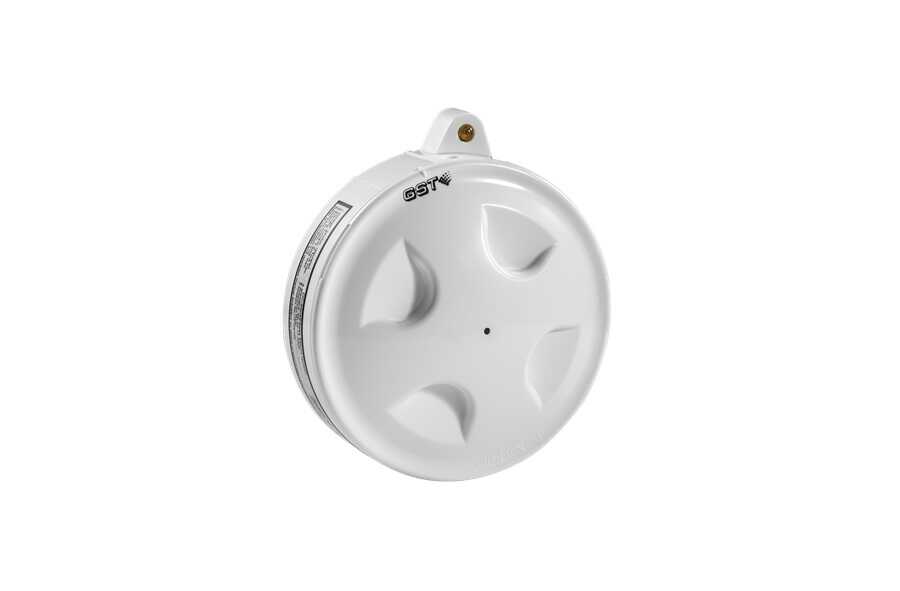

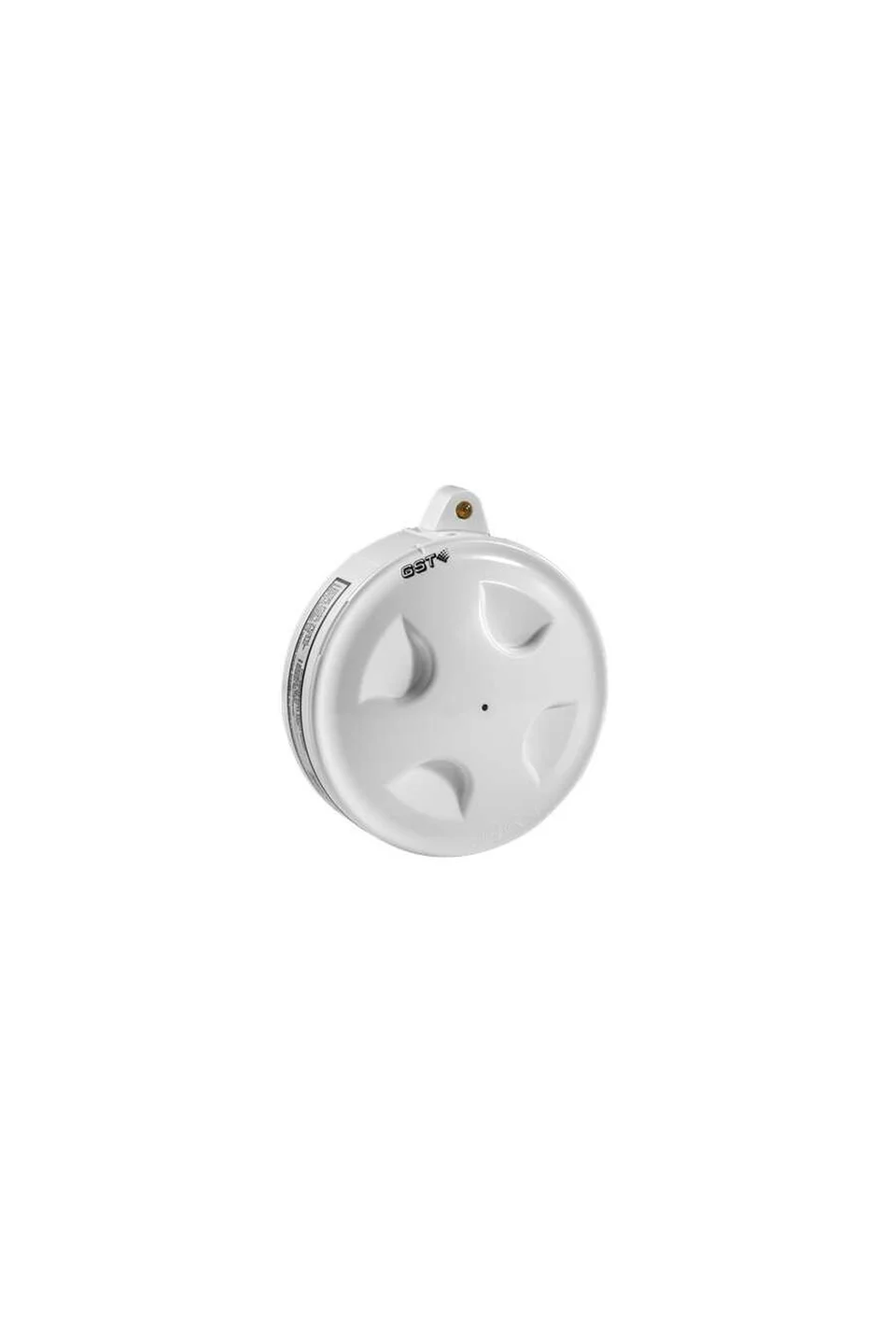

DC-9504E İzolatörlü Adresli Dedektör Tabanı

DC-9504E - İzolatörlü Taban Yangın alarm sistemlerinde kısa devre izolasyonu sağlar: Döngü tipi yangın alarm sistemlerinde, döngü hattının kısmi kısa devre yapması durumunda, DC-9504E İzolatör kısa devreyi izole ederek sistemin diğer bölümlerinin normal çalışmasını sağlar ve arızalı bölgeyi tespit eder. Sınıf A ve Sınıf B Sistemlere Uygundur: Çeşitli döngü yangın alarm sistemleri ile uyumludur ve hem Sınıf A hem de Sınıf B modlarında çalışabilir. Dedektör Tabanı Olarak Kullanılabilir: İzolatör, dedektör tabanı yerine kullanılabilir, bu sayede montaj ve kablolama maliyetlerinden tasarruf sağlar. Temel Özellikler Giriş ve Çıkış Bağlantıları: Giriş ve çıkış bağlantıları yönsüz olarak kullanılabilir ve ters bağlantıya karşı duyarlıdır. Gecikmeli Güç Yükleme: Çıkış uç cihazlarına güç gecikmeli olarak yüklenir, bu sayede yüksek yük akımı sırasında geçici akımlar önlenir. Tak-Çalıştır Yapısı: Kolay takıp çıkarılabilen bir yapıya sahiptir. Sertifikalar ve Uyumluluk Standartlar: CE, CPD, EN54-17 Sertifikalar: LPCB Uyumluluk: BS5839-1 standardına uyumlu WEEE ve RoHS direktiflerine uyumlu Bağlantı ve Montaj Bilgisi Bağlantı Terminalleri: 1 ve 3 numaralı terminaller: Çıkış kabloları (1 pozitif, 3 negatif) 5 ve 6 numaralı terminaller: Giriş kabloları (5 negatif, 6 pozitif) 2 ve 4 numaralı terminaller: Uzaktan gösterge çıkışı Önerilen Kablolama: 1,0 mm² veya üzeri yangın alarm kablosu kullanılması önerilir, yerel yönetmeliklere bağlıdır. Teknik Özellikler Çalışma Gerilimi: 24V DC Bekleme Akımı: ≤ 100 µA Kapasite: Her iki izolatör arasında maksimum 32 cihaz bağlanabilir. Bir döngü üzerinde maksimum 128 izolatör kullanılabilir. LED Göstergesi: Sarı LED, tarama durumunda yanıp söner, aktif durumda sürekli yanar. Koruma Sınıfı: IP33 (Kapak ile) IP22 (Kapaksız) Çalışma Sıcaklığı: -10°C ~ +55°C Bağıl Nem: %95, yoğunlaşmayan Gövde Malzemesi: ABS plastik. Boyutlar: 100 mm (Çap) x 39 mm (Yükseklik) Montaj Delik Aralığı: 45 mm - 75 mm Ağırlık: Yaklaşık 100 gram Uyumlu Paneller * GST100 Akıllı Yangın Paneli * GST200 Akıllı Yangın Paneli * GST200-2 Akıllı Yangın Paneli * GST200N Akıllı Yangın Paneli * GST-IFP8 Akıllı Yangın Paneli * GST5000W Akıllı Yangın Paneli * GST5000R Akıllı Yangın Paneli Uyumlu Dedektörler * I Serisi Akıllı Dedektörler Özellikler Ürün Adı : DC-9504E Loop Isolator Kullanım Amacı : Yangın alarm sistemlerinde kısa devre izolasyonu sağlar ve arızalı bölgeyi izole ederek sistemin geri kalanının normal çalışmasını garanti eder. Standart Uyumluluğu : EN54-17, BS5839-1, LPCB sertifikalı, CE / CPD, WEEE & RoHS uyumlu. Çalışma Gerilimi : 24V DC Bekleme Akımı : ≤ 100 µA Kapasite : Maksimum 32 cihaz (her iki izolatör arasında), bir loop üzerinde maksimum 128 izolatör. LED Göstergesi : Sarı LED, tarama sırasında yanıp söner, aktif durumda sürekli yanar. Koruma Sınıfı IP33 (kapak ile), IP22 (kapaksız). Çalışma Sıcaklığı : -10°C ~ +55°C Bağıl Nem : %95 (yoğunlaşmayan). Gövde Malzemesi : ABS Plastik Boyutlar : 100 mm (Çap) x 39 mm (Yükseklik) Montaj Delik Aralığı : 45 mm - 75 mm Ağırlık : Yaklaşık 100 gram Uyumlu Paneller : GST100 Intelligent Fire Panel GST200 Intelligent Fire Panel GST200-2 Intelligent Fire Panel GST200N Intelligent Fire Panel GST-IFP8 Intelligent Fire Panel GST5000W Intelligent Fire Panel GST5000R Intelligent Fire Panel Ürün Etiketleri #DC-9504E #GST Dedektör Tabanı #GST Adresli Yangın Alarm Sistemi

Ürün kodu

DC-9504E
