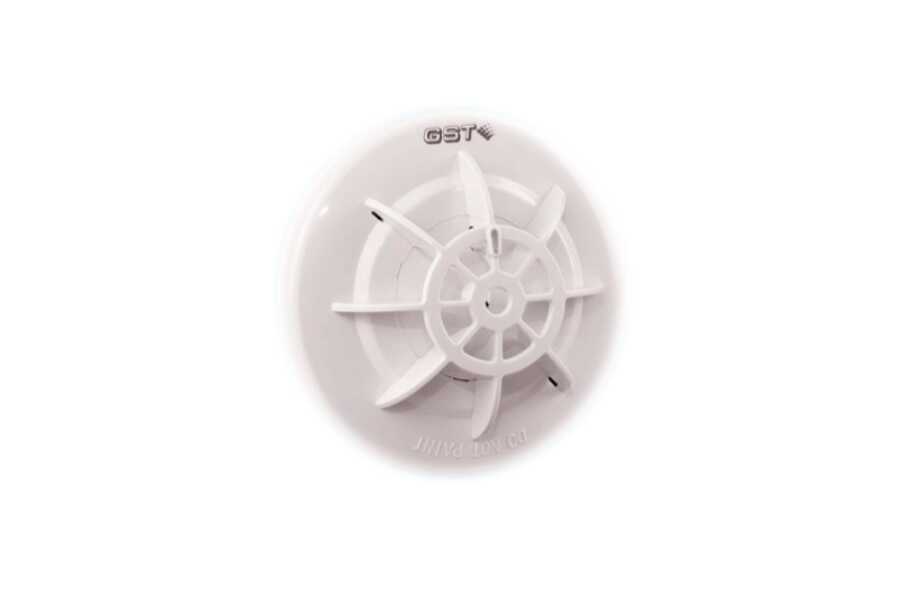

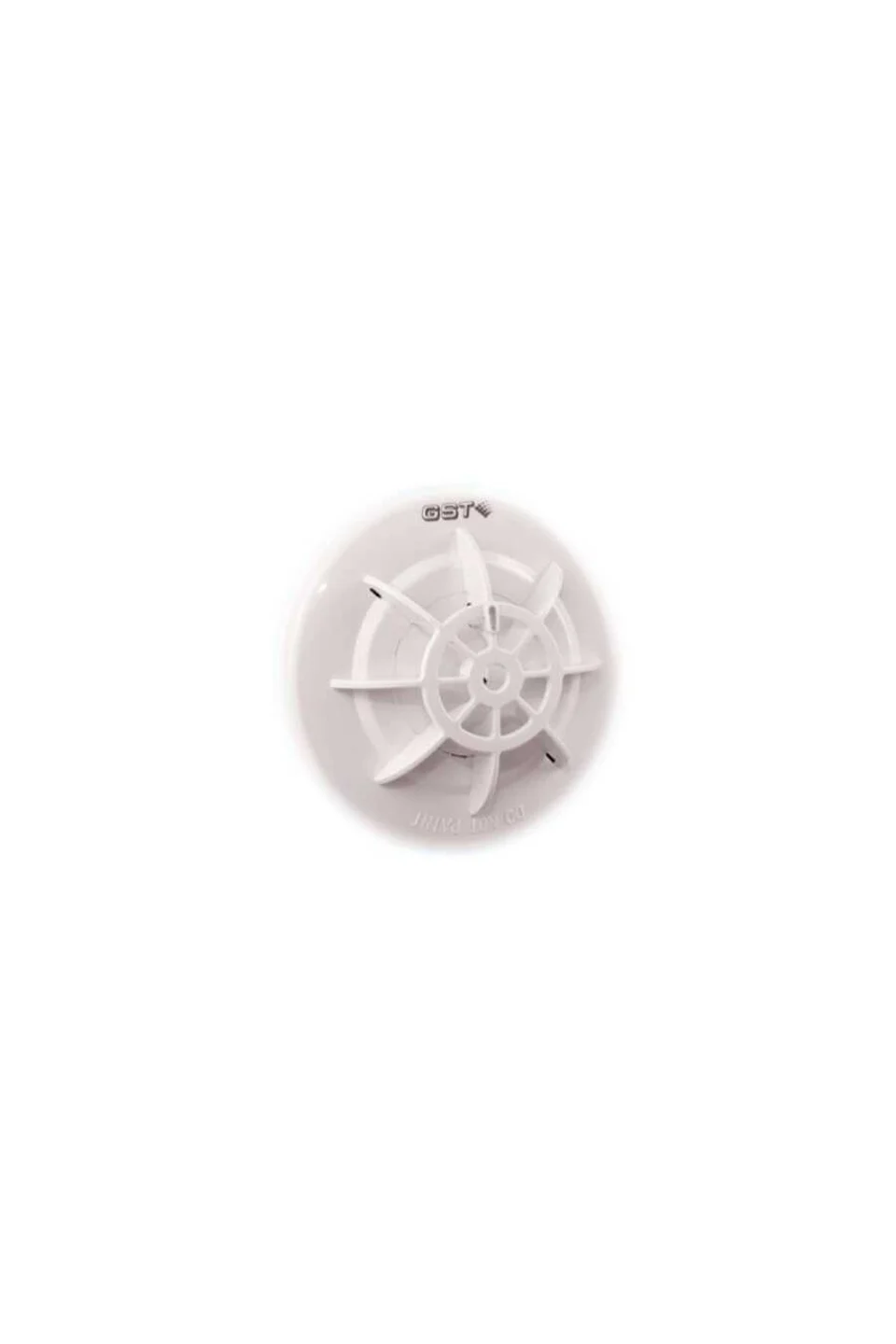

DI-9103E Akıllı Adresli Isı Dedektörü (Sabit Isı ve Isı Artış)

DI-9103E - Akıllı Adresli Isı Dedektörü (Sabit Isı ve Isı Artış) Özellikler * Elektronik olarak adreslenebilir. * 3 sınıf programlanabilir (A1R, A2S, BS). * Kendi kendine teşhis özelliği bulunur. * Reed anahtarı ile test edilebilir. * Yangın LED’i 360° görüş açısı sağlar. * Uzaktan gösterge çıkışı mevcuttur. * EN 54-5 standardına uygundur. * Anket LED’i kapatılabilir. Açıklama * DI-9103E Akıllı Sabit ve Hızlı Sıcaklık Artışı Isı Dedektörü, GST akıllı yangın alarm kontrol panelleri (FACP) ile birlikte kullanılarak bir yangın algılama sistemi oluşturur. * Dedektör, yangın alarmını LED göstergesi ile belirtir ve sinyali FACP'ye iletir. Bağlantı ve Kablolama Dedektör tabanında dört terminal bulunmaktadır: 1 ve 3: Loop bağlantısı (polarite duyarsız) 2: Uzaktan gösterge pozitif terminali 4: Uzaktan gösterge negatif terminali Önerilen Kablolama: Tüm terminaller için 1.0 mm² veya üzeri yangın kablosu kullanılmalı. Metal boru veya alev geciktirici boru kullanımı önerilir. Yanlış bağlantıları önlemek için farklı renklerde kablolar tercih edilmelidir. Kurulum * Dedektör ve taban üzerindeki konum işaretleri ile sabit bir kurulum yönü sağlanır. * Tabanı iki vidayla sabitleyin, ardından dedektörü taban işaretleri ile hizalayarak döndürün. * Kurulum adımlarını görselde gösterildiği gibi uygulayın. Uygulama * Dedektör, ani sıcaklık artışının meydana geldiği yerlerde özellikle kullanıma uygundur. * Duman dedektörleri ile birlikte kullanıldığında, yangını daha güvenilir bir şekilde algılar ve kayıpları azaltır. * Dedektör, P-9910B programlayıcı kullanılarak adreslenebilir ve sınıfı değiştirilebilir. LED Göstergeleri HL1 LED (Kırmızı): Normal çalışmada yanar veya yanıp söner. HL2 LED (Yeşil): RS232 arayüzü düzgün çalıştığında yanıp söner. Teknik Özellikler Haberleşme Arayüzü: RS232 İletişim Mesafesi: 15 metreye kadar. Baud Hızı: 4800 bps Çalışma Sıcaklığı: 0°C ~ +40°C Bağıl Nem: %95’e kadar, yoğunlaşmayan ortamlarda çalışabilir. Koruma Derecesi: IP2X Tipik Sabit Sıcaklık: Sınıf A1: 58°C Sınıf A2: 62°C Sınıf B: 77°C Boyutlar: Çap: 100 mm, Yükseklik: 53.3 mm (taban ile birlikte) Montaj Deliği Mesafesi: 45 mm ~ 75 mm Malzeme: ABS Ağırlık: Yaklaşık 110 g (taban ile birlikte) Test Yöntemleri Reed Anahtarı ile Test: Dedektörün test alanına bir kontrol aracı yaklaştırın ve birkaç saniye tutun. Sıcaklık Testi: Dedektörün termistörüne bir ısıtıcı (örneğin saç kurutma makinesi) ile ısı uygulayın. Güç Kesip Yeniden Bağlama: Testten sonra dedektörün gücünü 5 saniyeden fazla kesin ve tekrar bağlayın. Bakım ve Temizlik * Dedektör toz, nem ve korozyondan korunmalıdır. * Dedektör, kullanım başlamadan önce toz kapaklarıyla korunmalıdır. * Yıllık olarak temizlik yapılmalıdır. * Temizlikten sonra dedektör yeniden test edilmeli ve normal çalıştığından emin olunmalıdır. * Her 6 ayda bir yangın simülasyonu testi yapılmalıdır. Aksesuarlar ve Araçlar * P-9910B El Tipi Programlayıcı: Ayrı olarak sipariş edilmelidir. * DB-01 Tabanı: Ayrı olarak sipariş edilmelidir. * T-MT Komisyon Aracı: Ayrı olarak sipariş edilmelidir. Atık Yönetimi (WEEE) Bilgisi * Ürün, 2012/19/EU WEEE yönetmeliğine uygundur. * Yerel atık toplama noktalarında uygun şekilde geri dönüştürülmelidir. Garanti * GST, ürünün tasarım, malzeme ve işçilik hatalarından arınmış olduğunu garanti eder. * Yanlış kurulum veya talimatlara uygun olmayan kullanım garanti kapsamı dışındadır. Özellikler Haberleşme Protokolü : Modbus RTU haberleşme protokolü ile uyumludur. Arayüz : RS232 arayüzüne sahiptir, üçüncü parti sistem entegrasyonu için kullanılır. LED Göstergeleri : HL1 LED (Kırmızı): Normal çalıştığında yanar veya yanıp söner. HL2 LED (Yeşil): RS232 arayüzü düzgün çalıştığında yanıp söner. Bağlantı Tipleri : XS2: Üçüncü taraf sistem ile bağlantı için. XS3 ve XS4: GST-IFP8 iletişim kartı bağlantısı için. Çalışma Sıcaklığı : 0°C ~ +40°C Bağıl Nem : %95’e kadar, yoğunlaşmayan ortamlarda çalışabilir. Malzeme : ABS Boyutlar : Çap: 100 mm, Yükseklik: 53.3 mm (taban ile birlikte) Montaj Deliği Mesafesi : 45 mm ~ 75 mm Ağırlık : Yaklaşık 110 g (taban ile birlikte) Koruma Derecesi : IP2X Tipik Sabit Sıcaklık Değerleri : Sınıf A1: 58°C Sınıf A2: 62°C Sınıf B: 77°C Garanti : GST, ürünün tasarım, malzeme ve işçilik hatalarından arınmış olduğunu garanti eder. Yanlış kurulum veya talimatlara uygun olmayan kullanım garanti kapsamı dışındadır. Atık Yönetimi (WEEE) Bilgisi : Ürün, 2012/19/EU WEEE yönetmeliğine uygundur. Yerel atık toplama noktalarında uygun şekilde geri dönüştürülmelidir. Ürün Etiketleri #DI-9103E #GST Adresli Isı Dedektörü #GST Yangın Alarm

Ürün kodu

DI-9103E
