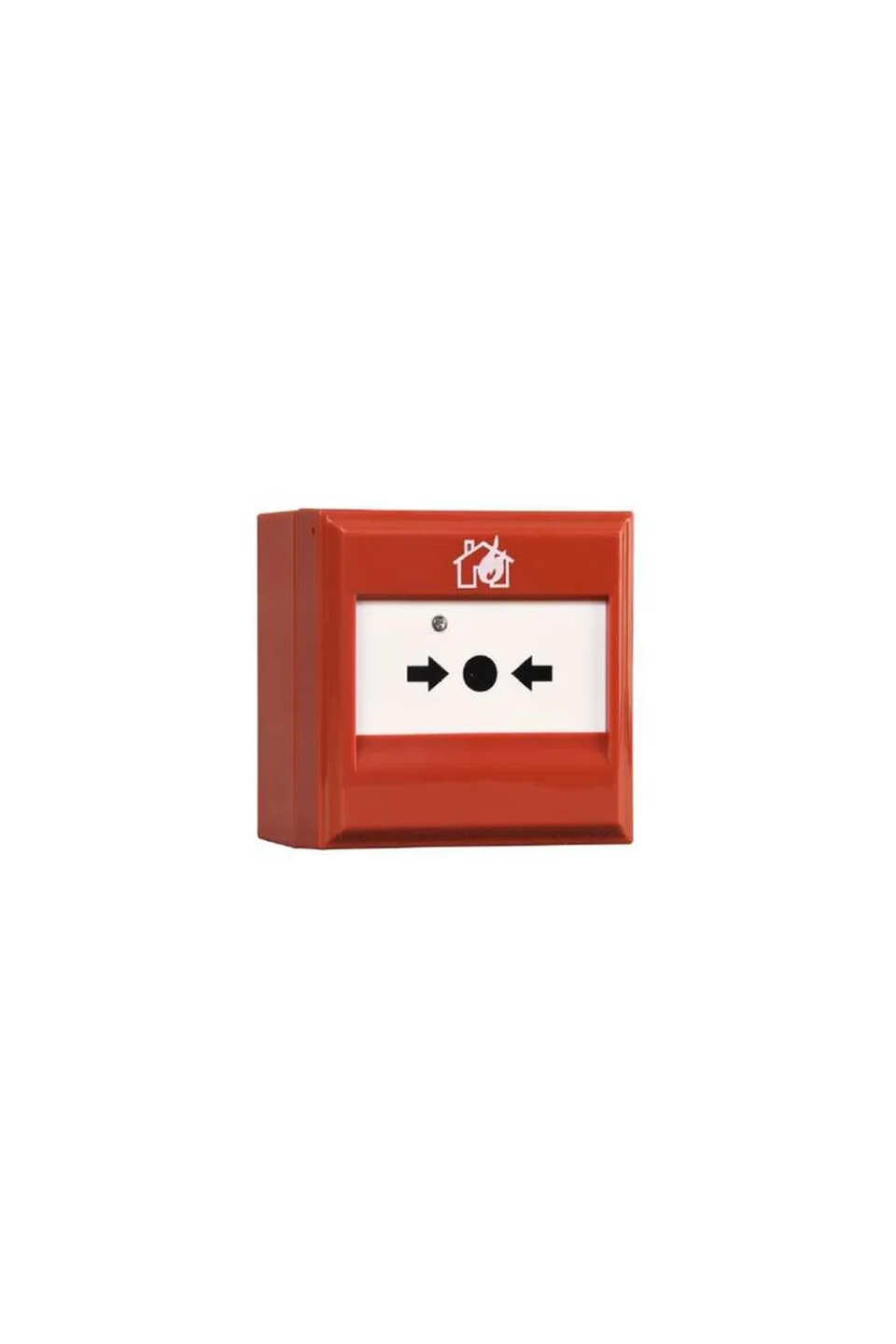

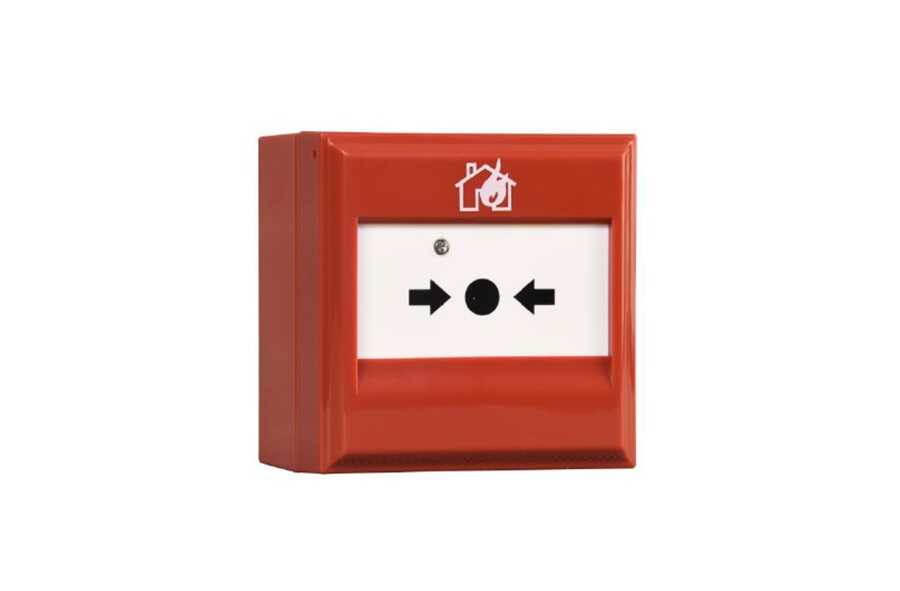

DI-9204E Akıllı Adresli Yangın ihbar Butonu (Kırbas) (Resetlenebilir)

DI-9204E - Akıllı Adresli Yangın ihbar Butonu (Kırbas) (Resetlenebilir) Açıklama: DI-9204E Dijital Manuel Çağrı Butonu (MCP) , GST yangın alarm sisteminin çevrimine bağlanarak kamu alanlarında kullanıma uygundur . Yangın durumunda, MCP üzerindeki eylem plakasına basıldığında , alarm sinyali yangın alarm kontrol paneline gönderilir. Kontrol paneli sinyali aldıktan sonra, MCP'nin adres bilgilerini gösterir ve alarm sesi üretir . Sertifikalar ve Uygunluk: Standartlar : CE / CPD / EN54-11 Sertifikasyonlar : LPCB BS5839-1 Uyumlu WEEE & RoHS Uyumlu Özellikler ve Avantajlar: Elektronik olarak programlayıcı ile adreslenebilir . Alarm , basılarak tetiklenir; reset , özel bir anahtar ile yapılır. Tak-çıkar yapısına sahiptir. EN54-11:2001+A1:2005 standardına göre LPCB tarafından sertifikalandırılmıştır . Terminaller ve Montaj Delikleri: MCP üzerindeki terminaller aşağıdaki gibidir: Z1, Z2 : Kontrol panelinin çevrimine bağlanır, polarite duyarsızdır . Önerilen Kablo : 1.0mm² veya üzeri yangın kablosu önerilir, ancak yerel kurallara uyulmalıdır. Uygulama ve Bağlantı: MCP'nin tipik bağlantısı aşağıdaki gibi yapılır: Z1, Z2 terminalleri : Önceki cihazdan gelen bağlantı Z1, Z2 ile MCP'ye bağlanır. Sonraki cihaza bağlantı Z1, Z2 terminalleri üzerinden yapılır. Resetleme ve Kilidi Açma İşlemleri: Resetleme : Pushed (basılı durumda) olan MCP’yi resetlemek için anahtarı dikey olarak anahtar deliğine yerleştirin , bastırın ve saat yönünde çevirin . Cam plaka geri sıçramalıdır. Kilidi açma (MCP’nin sökülmesi) : Çatal şeklindeki anahtarı anahtar deliğine yerleştirin ve sonuna kadar itin. Bu işlemden sonra MCP gövdesi tabandan veya arka kutudan ayrılacaktır. Test ve Bakım Aracı: MCP'nin takılı olmadığı durumlarda, devamlılığı korumak için test aracı yedek parça olarak sağlanır . Bu test aracı, devre testini kolayca gerçekleştirmek ve devreyi tamamlamak için kullanılır. Özellik Açıklama Ürün Tanımı DI-9204E Dijital Manuel Çağrı Butonu (MCP), GST yangın alarm sisteminin çevrimine bağlanarak kamu alanlarında kullanıma uygundur. Çalışma Şekli Yangın durumunda, MCP üzerindeki eylem plakasına basıldığında alarm sinyali yangın alarm kontrol paneline gönderilir. Kontrol paneli sinyali aldıktan sonra, MCP'nin adres bilgilerini gösterir ve alarm sesi üretir. Sertifikalar ve Uygunluk Standartlar: CE / CPD / EN54-11 Sertifikasyonlar: LPCB BS5839-1 Uyumlu WEEE & RoHS Uyumlu Özellikler ve Avantajlar Elektronik olarak programlayıcı ile adreslenebilir. Alarm, basılarak tetiklenir; reset, özel bir anahtar ile yapılır. Tak-çıkar yapısına sahiptir. EN54-11:2001+A1:2005 standardına göre LPCB tarafından sertifikalandırılmıştır. Terminaller Z1, Z2: Kontrol panelinin çevrimine bağlanır, polarite duyarsızdır. Önerilen Kablo: 1.0mm² veya üzeri yangın kablosu önerilir, ancak yerel kurallara uyulmalıdır. Uygulama ve Bağlantı Z1, Z2 terminalleri: Önceki cihazdan gelen bağlantı Z1, Z2 ile MCP'ye bağlanır. Sonraki cihaza bağlantı Z1, Z2 terminalleri üzerinden yapılır. Resetleme ve Kilidi Açma İşlemleri Resetleme: Pushed (basılı durumda) olan MCP’yi resetlemek için anahtarı dikey olarak anahtar deliğine yerleştirin, bastırın ve saat yönünde çevirin. Cam plaka geri sıçramalıdır. Kilidi açma (MCP’nin sökülmesi): Çatal şeklindeki anahtarı anahtar deliğine yerleştirin ve sonuna kadar itin. Bu işlemden sonra MCP gövdesi tabandan veya arka kutudan ayrılacaktır. Test ve Bakım Aracı MCP'nin takılı olmadığı durumlarda, devamlılığı korumak için test aracı yedek parça olarak sağlanır. Bu test aracı, devre testini kolayca gerçekleştirmek ve devreyi tamamlamak için kullanılır. Ürün Etiketleri #DI-9204E #GST Buton #GST Yangın Alarm

Ürün kodu

DI-9204E

Özellik

Açıklama

Ürün Tanımı

DI-9204E Dijital Manuel Çağrı Butonu (MCP), GST yangın alarm sisteminin çevrimine bağlanarak kamu alanlarında kullanıma uygundur.

Çalışma Şekli

Yangın durumunda, MCP üzerindeki eylem plakasına basıldığında alarm sinyali yangın alarm kontrol paneline gönderilir. Kontrol paneli sinyali aldıktan sonra, MCP'nin adres bilgilerini gösterir ve alarm sesi üretir.

Sertifikalar ve Uygunluk

Standartlar: CE / CPD / EN54-11Sertifikasyonlar: LPCBBS5839-1 UyumluWEEE & RoHS Uyumlu

Özellikler ve Avantajlar

Elektronik olarak programlayıcı ile adreslenebilir.Alarm, basılarak tetiklenir; reset, özel bir anahtar ile yapılır.Tak-çıkar yapısına sahiptir.EN54-11:2001+A1:2005 standardına göre LPCB tarafından sertifikalandırılmıştır.

Terminaller

Z1, Z2: Kontrol panelinin çevrimine bağlanır, polarite duyarsızdır.Önerilen Kablo: 1.0mm² veya üzeri yangın kablosu önerilir, ancak yerel kurallara uyulmalıdır.

Uygulama ve Bağlantı

Z1, Z2 terminalleri: Önceki cihazdan gelen bağlantı Z1, Z2 ile MCP'ye bağlanır. Sonraki cihaza bağlantı Z1, Z2 terminalleri üzerinden yapılır.

Test ve Bakım Aracı

MCP'nin takılı olmadığı durumlarda, devamlılığı korumak için test aracı yedek parça olarak sağlanır. Bu test aracı, devre testini kolayca gerçekleştirmek ve devreyi tamamlamak için kullanılır.
