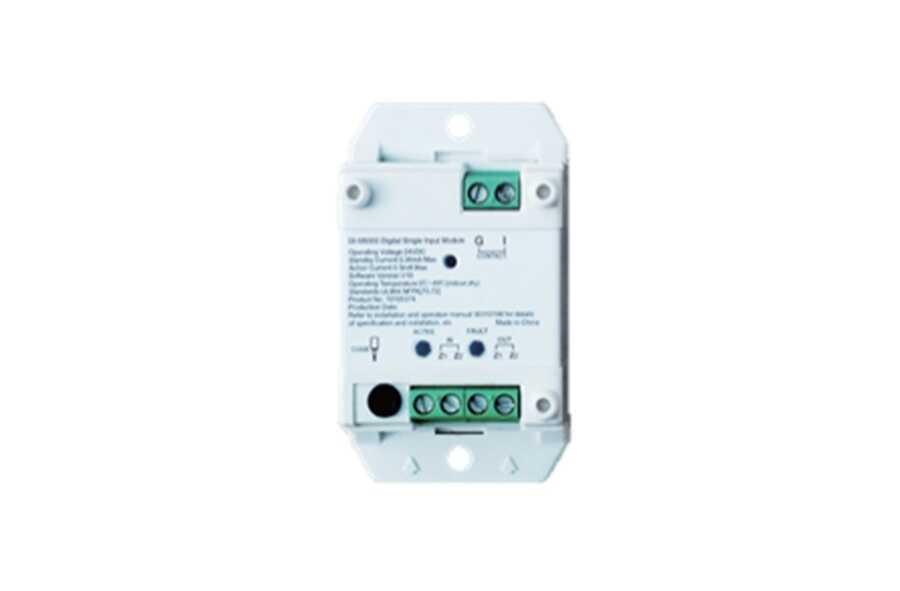

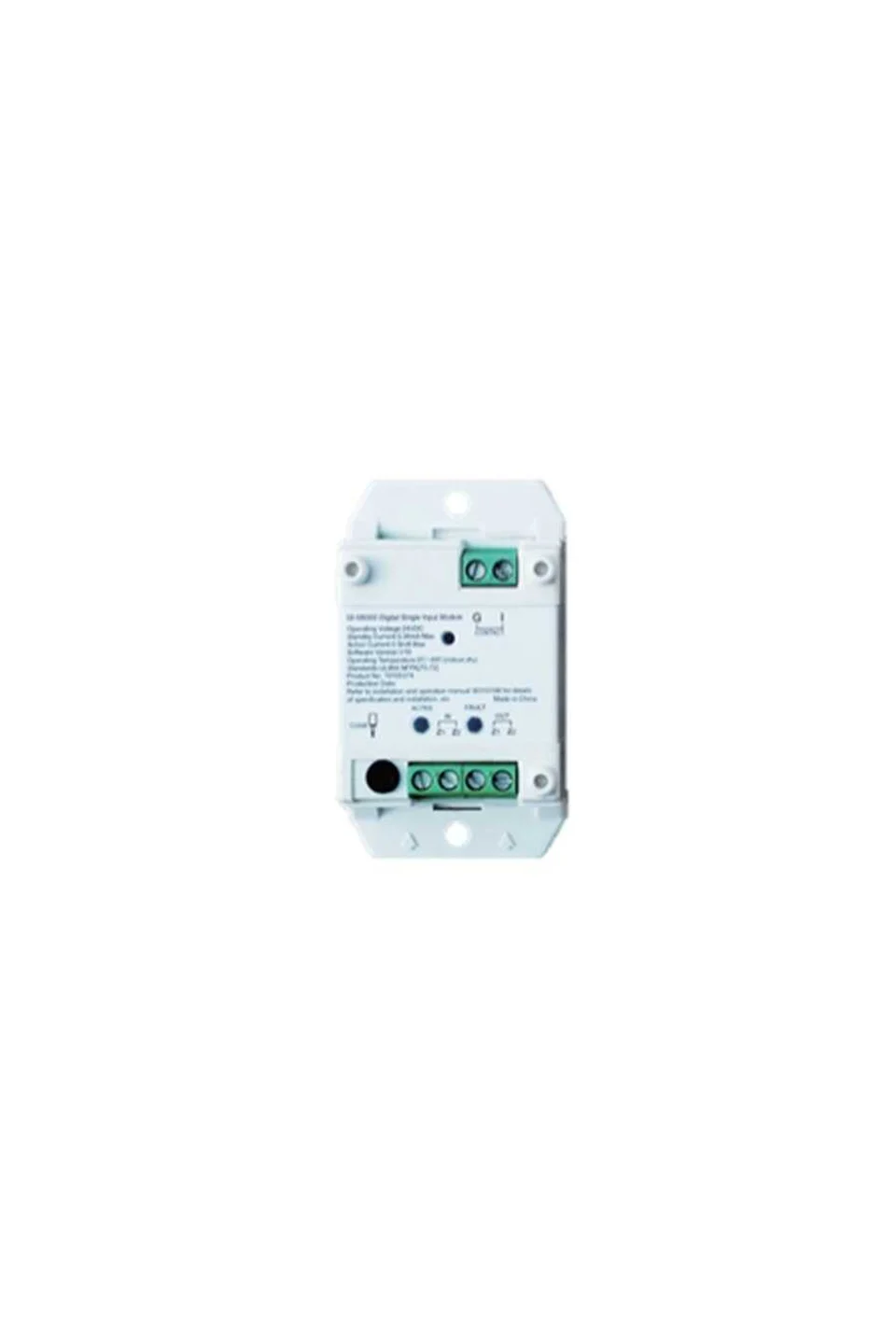

DI-9300E Adresli Dijital Tekli Giriş Modülü

DI-9300E - Dijital Tekli Giriş Modülü Özellikler * Normalde kapalı (NC) veya normalde açık (NO) giriş, el tipi programlayıcı ile ayarlanabilir. * Elektronik adresleme özelliği, adreslerin sahada değiştirilebilmesini sağlar. * Dahili mikroişlemci, mesajları akıllı bir şekilde işler. * Giriş terminalleri, AD örnekleme yaparak doğru test verileri sağlar. * DIN rayına veya duvara montaj yapılabilir. * Standart: EN 54-18: 2005. Açıklama * DI-9300E Dijital Tek Giriş Modülü, yangın söndürme cihazlarından normalde açık veya normalde kapalı anahtar sinyalini alır ve bu sinyalleri yangın alarm kontrol paneline (FACP) iletir. * Bu tür bir cihaz aktive olduğunda, modül çıkış sinyalini FACP’ye iletir ve ilgili cihazları alarm veya aktivasyon durumuna geçirir. Bağlantı ve Kablolama Modülün terminalleri aşağıdaki gibidir: (Z1, Z2): FACP çevrim bağlantısı, polarite duyarsızdır. (I, G): Normalde açık kontak ile bağlantı yapılır. Alarm durumunda veya durum değişikliğinde kapatır. Ayrıca el tipi programlayıcı ile normalde kapalı giriş olarak ayarlanabilir. CODE: Programlayıcı ile bağlantı yapılır. Önerilen Kablolama: Minimum 1.0mm² yangın kablosu kullanılmalıdır. Yerel kodlara uygun olarak yapılmalıdır. Kurulum * Uyarı: Modülü kurmadan önce, çevrimden gelen gücü kesin ve montaj rayının güvenli bir şekilde takılı olduğundan emin olun. * Kurulumdan önce, muhafazanın sağlam olduğundan ve işaretlemelerin tam olduğundan emin olun. * Modül, 35mm DIN rayı üzerine monte edilebilir. * Ayrıca, duvara monte etmek için 4 montaj vidası kullanılabilir. Minimum montaj alanı: 67mm. Uygulama Modül, aşağıdaki cihazların durumunu izlemek için kullanılabilir: Su akış göstergesi, basınç anahtarı, pozisyon anahtarı, sinyal vanası ve Açık/Kapalı sinyali geri besleme yapabilen diğer cihazlar. Programlama Parametreleri * Parametreler, P-9910B programlayıcı ile programlanabilir. * Varsayılan parametre: Normalde açık (NO). * Giriş direnci ve ürün durumu ilişkisi aşağıdaki gibidir: Normalde Açık (NO) 11.7 kΩ Hata Diğer Normal Normalde Kapalı (NC) 11.7 kΩ Aktif Diğer Normal Teknik Özellikler Çalışma Voltajı : Çevrim: 24VDC (16V - 28V) Bekleme Akımı : ≤ 0.26mA Çalışma Akımı : ≤ 0.5mA Programlama : Elektronik olarak adresleme yapılabilir Adres Aralığı : 1 - 242 LED Göstergeleri : Aktif LED: Kırmızı, aktivasyonda yanar. Hata LED: Sarı, giriş hatasında yanıp söner. Koruma Derecesi : IP30 Çalışma Sıcaklığı : -10°C - +55°C Bağıl Nem : %95’e kadar, yoğunlaşmayan Montaj Tipi : 35mm DIN rayı Malzeme ve Renk : ABS, beyaz (RAL9016) Boyutlar (UxGxY) : 78mm × 45.3mm × 28.5mm Ağırlık : Yaklaşık 36.8g Aksesuarlar ve Araçlar P-9910B : El Tipi Programlayıcı, ayrı olarak sipariş edilmelidir RT-0.25W-4.7kΩ ±5%-25mm : Direnç, ürünle birlikte verilir Özellik Ürün Adı : DI-9300E Dijital Tek Giriş Modülü Çalışma Modu : Normalde açık veya normalde kapalı girişleri alabilir ve bu sinyalleri yangın alarm kontrol paneline (FACP) iletir. Elektronik Adresleme : Adresler el tipi programlayıcı ile değiştirilebilir. Mikroişlemci Özelliği : Mikroişlemci, mesajları akıllı bir şekilde işler ve doğru sonuç verir. Çalışma Voltajı : Çevrim: 24VDC (16V - 28V) Bekleme Akımı : ≤ 0.26mA Çalışma Akımı : ≤ 0.5mA Programlama Yöntemi : Elektronik olarak adresleme yapılabilir. Adres Aralığı : 1 - 242 arası adres kaplayabilir. LED Göstergeler : **Aktif LED**: Kırmızı, aktivasyonda yanar. **Hata LED**: Sarı, giriş hatasında yanıp söner. Koruma Derecesi : IP30 Çalışma Sıcaklığı : -10°C - +55°C Bağıl Nem : %95’e kadar, yoğunlaşmayan Montaj Tipi : 35mm DIN rayına veya duvara montaj yapılabilir. Malzeme ve Renk : ABS, beyaz (RAL9016) Boyutlar (UxGxY) : 78mm × 45.3mm × 28.5mm Ağırlık : Yaklaşık 36.8g Aksesuarlar ve Araçlar : P-9910B : El Tipi Programlayıcı, ayrı olarak sipariş edilmelidir RT-0.25W-4.7kΩ ±5%-25mm : Ürün Etiketleri #DI-9300E #GST Adresli Dijital Tekli Giriş Modülü #GST Adresli Yangın Sistemi

Ürün kodu

DI-9300E
