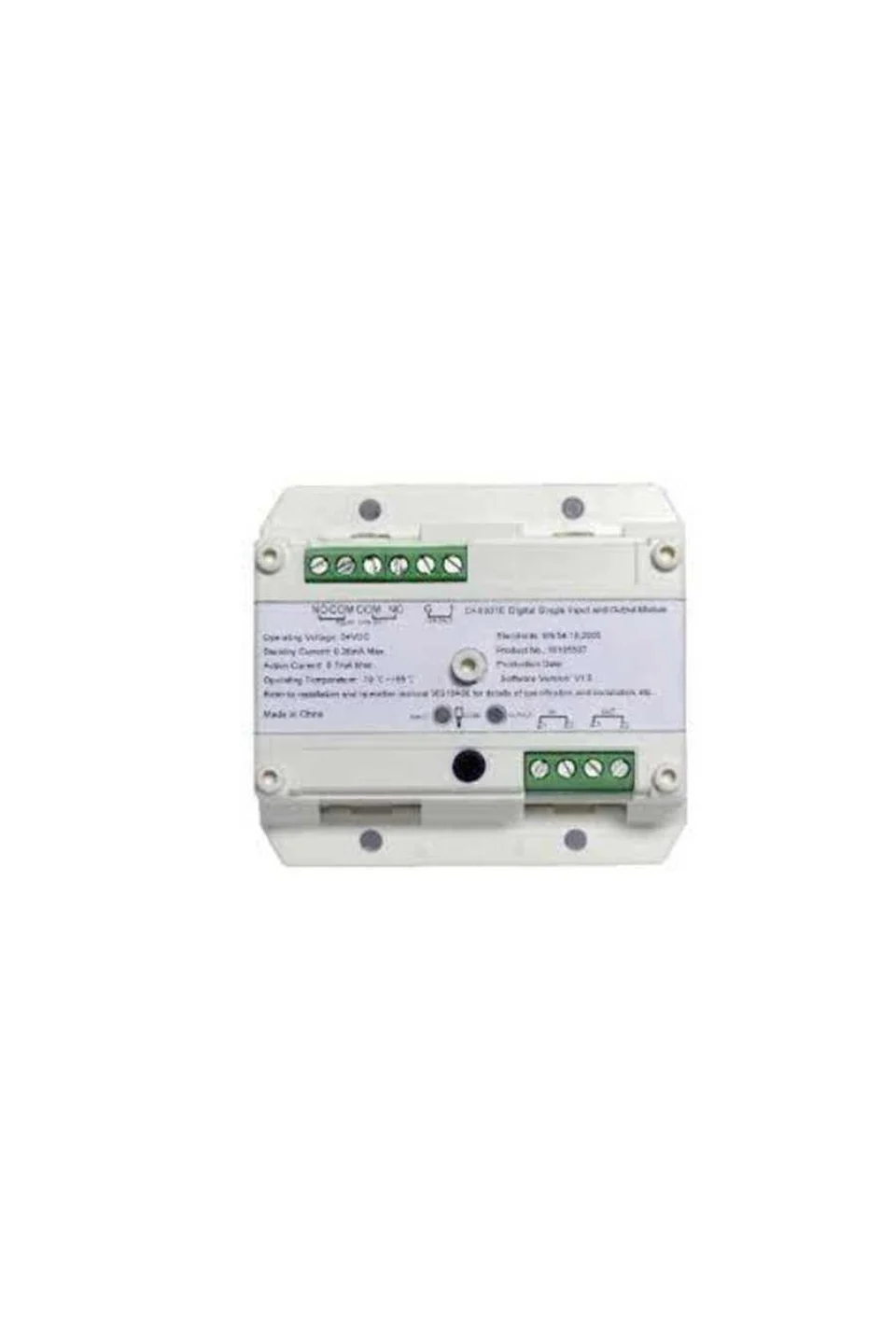

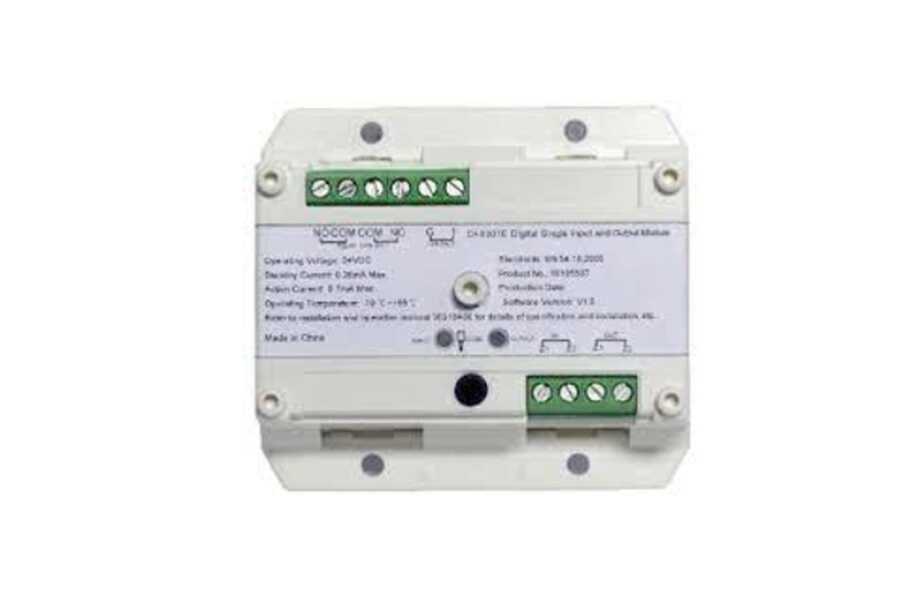

DI-9301E Adresli Dijital Giriş & Çıkış Modülü

DI-9301E - Dijital Giriş - Çıkış Modülü Özellikler * Kuru kontak giriş portu NC (normalde kapalı) veya NO (normalde açık) olarak programlanabilir ve izlenebilir. * Giriş portu, "kendi kendine yanıt verme" moduna ayarlanabilir. Bu durumda, giriş portu izleme devre dışı bırakılır ve modül, kuru kontak çıkışı durum değiştirdiğinde doğrudan FACP'ye bir "durum" sinyali gönderir. * Adreslenebilir bir birimdir. Adres, sahada programlanabilir. * Giriş portu, AD örnekleme teknolojisi kullanarak hassas test yapar. * DIN-Rail (ray montajı) veya duvara monte edilebilir. * Standart: EN 54-18:2005 Açıklama * DI-9301E Dijital Tek Giriş ve Çıkış Modülü (modül), bir mikroişlemci ile yangın alarm kontrol paneli (FACP) ile iletişim kurabilir. * Çevrim gücü kesintisini kontrol edebilir, çıkış devresini, giriş sinyallerinin mantık durumunu ve durum LED'lerini izleyebilir. * FACP'den bir başlatma komutu alındığında, çıkış rölesini kapatır ve aktif göstergeyi yakar. Bağlantı ve Kablolama Modülün terminalleri aşağıdaki şekildedir: (Z1, Z2) IN & OUT: FACP çevrimi ile bağlantı, polariteye duyarsız. I, G: Bir giriş cihazının alarm durumunda veya durum değiştirdiğinde kapanan normalde açık kuru kontağına bağlanır. Elle programlama ile normalde kapalı giriş olarak da ayarlanabilir. COM, NO, NC: Kuru kontak çıkış terminalleri (Not: NO ve COM arasında 30kΩ direnç bulunur). CODE: Programcıya bağlanır. Önerilen Kablolama: Tüm terminaller için 1.0mm² veya üzeri yangın kablosu. Yerel yönetmeliklere tabi. Kurulum * Uyarı: Modülü kurmadan önce, çevrimden gelen gücü kesin. * Kurulumdan önce, muhafazanın iyi durumda olduğundan ve işaretlerin tam olduğundan emin olun. * Modül, 35mm DIN-Rail üzerine monte edilebilir. * Duvara montaj 4 adet montaj vidası ile yapılabilir. * Minimum montaj alanı: 67mm×40.5mm. Uygulama * Modül, FACP tarafından aktive edilen yangın kontrol cihazları ile bağlantı kurar. * Modülün adresi ve çalışma modu sahada bir programcı aracılığıyla programlanabilir. * Ayrıntılar için P-9910B El Tipi Programlayıcı Kurulum ve Kullanım Kılavuzu'na başvurun. Programlama Parametreleri * Programlayıcının bekleme durumundayken, “456” girin ve “Temizle” tuşuna basın, programlama moduna geçmek için Fn ve ardından 3 tuşuna basın. * Parametre yazın ve “Programla” tuşuna basın. * Giriş ve çıkış kontrol yöntemlerini ayarlamak için Fn ve ardından 3 tuşuna basın: Giriş Çıkış Ayarı : Kendi Kendine Yanıt Verme: NO kontrolü Normalde Kapalı: NO kontrolü Normalde Açık: NO kontrolü Kendi Kendine Yanıt Verme: Kontrol Normalde Kapalı: Kontrol Diğer: Normalde Açık Kontrol Adres Ayarı : 2: Giriş ve çıkış için iki adres işgal eder. Varsayılan: Giriş ve çıkış için tek bir adres işgal eder. Giriş Durumu ve Direnç İlişkisi Giriş modundaki I/G port direnci ve ürün durumu aşağıdaki gibidir : Normalde Açık: Aktif, > 11.7 kΩ -> Hata, Diğer -> Normal Normalde Kapalı: Hata, > 11.7 kΩ -> Aktif, Diğer -> Normal Çıkış Portu Gerilimi ve Ürün Durumu Çıkış portu gerilimi ve ürün durumu aşağıdaki gibidir : 13 V: Normal Notlar * Yalnızca 30VDC veya AC'den fazla olmayan uygulamalarda kullanılabilir. * COM ve NO arasında 30kΩ direnç olduğundan, çalışma sırasında zayıf akım meydana gelir. * Bazı yangın kapı kontrol panelleri veya asansör kontrol kutuları, devre veya özel parazitlerden kaynaklanan yanlış alarmlar nedeniyle düşük başlangıç akımına sahiptir. Modül kullanılması gerekiyorsa, modül ile kontrol cihazları arasına röle eklenmesi tavsiye edilir. * Gaz söndürme ekipmanlarında kullanılmaz. Teknik Özellikler Çalışma Voltajı : Çevrim 24VDC (16VDC - 28VDC) Bekleme Akımı : ≤ 0.26mA Eylem Akımı : Çevrim ≤ 0.7mA Röle Çıkışı : NO veya NC, 2A@30VDC Programlama : Elektronik adresleme LED Göstergeler : Giriş LED’i: Kırmızı, geri bildirim alındığında yanar. Çıkış LED’i: Kırmızı, röle çalışırken yanar. Koruma Derecesi : IP30 Çalışma Sıcaklığı : -10°C - +55°C Malzeme : ABS, beyaz (RAL9016) Ağırlık : Yaklaşık 66.5g Garanti * Ürün, tasarım, malzeme ve işçilik açısından garantilidir. * Uygun olmayan montaj veya yanlış kullanım durumunda garanti geçersizdir. * Yerel distribütörünüze başvurun. Ürün Uyarıları ve Yasal Bilgiler * Bu ürünler yalnızca deneyimli güvenlik profesyonelleri tarafından satılmak ve kurulmak üzere tasarlanmıştır. * UTC Fire & Security, yetkili satıcılar da dahil olmak üzere ürünün doğru kurulup kurulmadığına dair güvence veremez. Özellikler Kuru Kontak Giriş Portu : NC (Normalde Kapalı) veya NO (Normalde Açık) olarak programlanabilir ve izlenebilir. Kendi Kendine Yanıt Verme : Giriş portu izleme devre dışı bırakılır ve modül, kuru kontak çıkışı durum değiştirdiğinde doğrudan FACP'ye bir "durum" sinyali gönderir. Adreslenebilir Birim : Adres sahada programlanabilir. AD Örnekleme Teknolojisi : Giriş portu, hassas test yapabilmek için AD örnekleme teknolojisi kullanır. Montaj Yöntemleri : DIN-Rail (ray montajı) veya duvara monte edilebilir. Standart : EN 54-18:2005 Bağlantı ve Kablolama Z1, Z2 (IN & OUT) : FACP çevrimi ile bağlantı, polariteye duyarsız. I, G : Bir giriş cihazının alarm durumunda veya durum değiştirdiğinde kapanan normalde açık kuru kontağına bağlanır. COM, NO, NC : Kuru kontak çıkış terminalleri. (Not: NO ve COM arasında 30kΩ direnç bulunur.) CODE : Programcıya bağlanır. Kurulum Güvenlik Uyarısı : Modülü kurmadan önce, çevrimden gelen gücü kesin. Minimum Montaj Alanı : 67mm x 40.5mm Montaj Yöntemleri : DIN-Rail montajı veya duvara 4 adet vida ile montaj. Programlama Parametreleri Parametre Ayarı : “456” girip “Clear” tuşuna basarak programcı kilidini açın. Ardından Fn + 3 tuşlarına basın. Adres Ayarı : Giriş ve çıkış için tek adres veya iki ayrı adres kullanabilirsiniz. Ürün Etiketleri #DI-9301E #GST Adresli Dijital Giriş Çıkış Modülü #GST Adresli Yangın Sistemi
