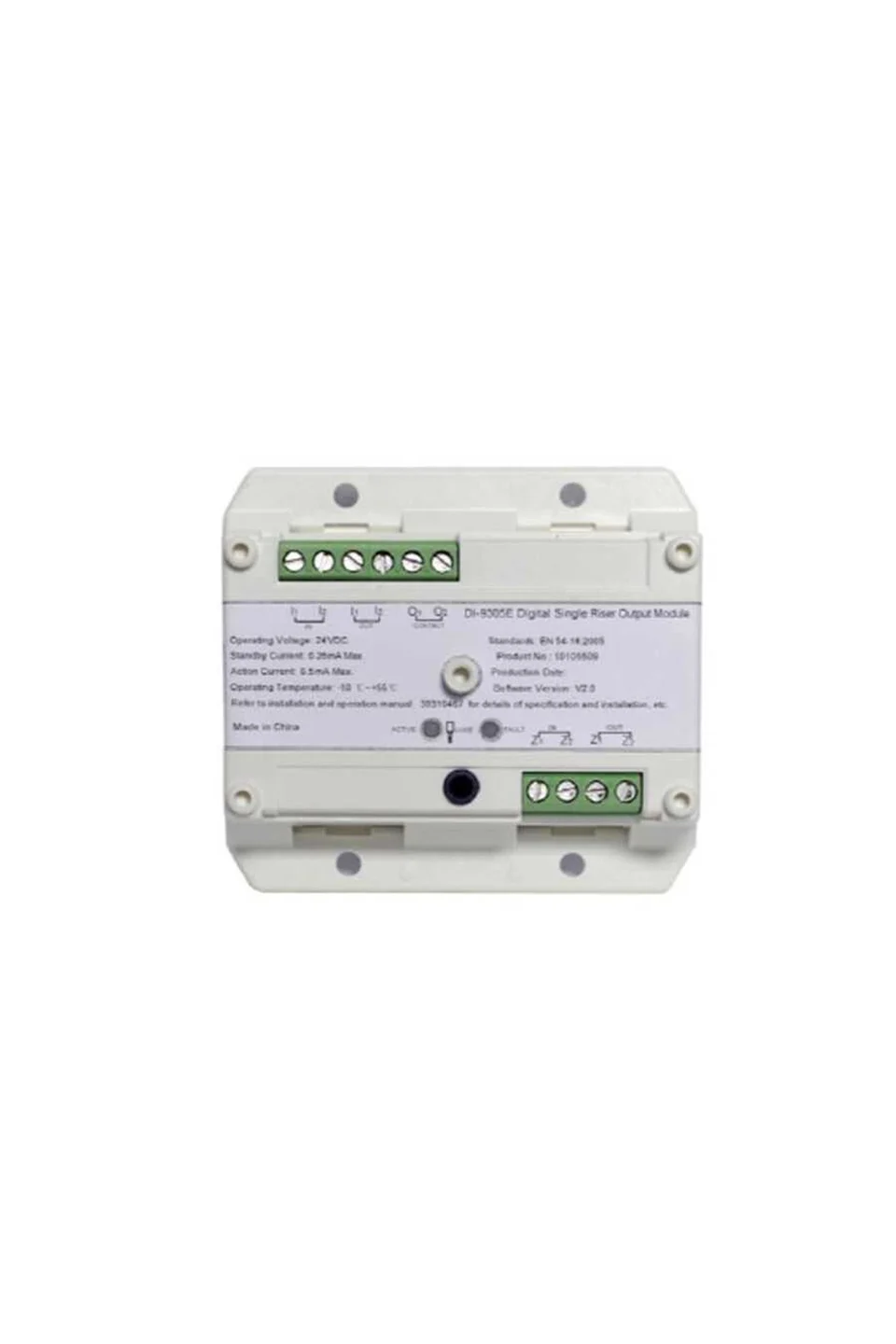

DI-9305E Adresli Dijital Tekli Çıkış Modülü

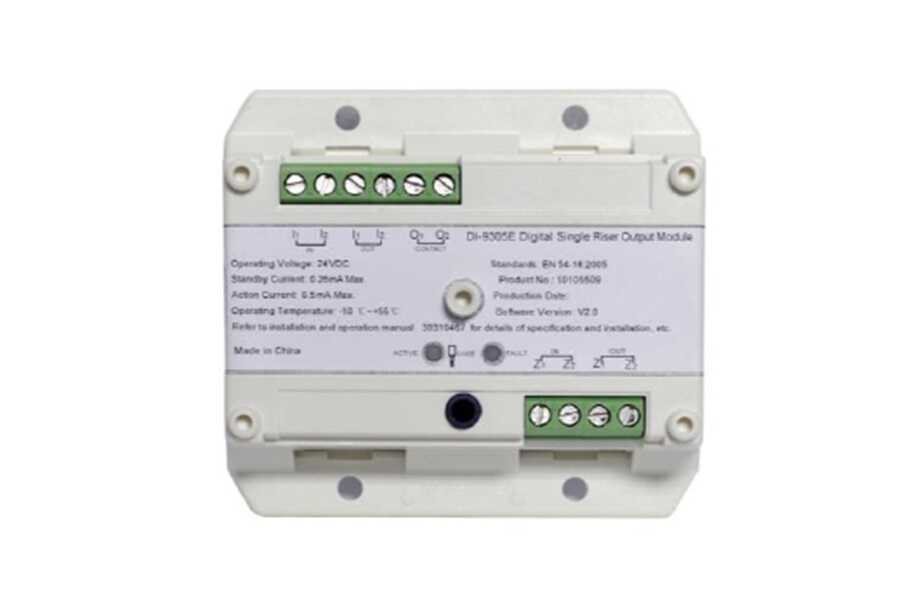

DI-9305E - Dijital Tekli Çıkış Modülü Kablo kontrolü: Çıkış kabloları, ses giriş kabloları veya 24V giriş kabloları için kablo kontrolü sağlar. Tek adres işgal eder: Adres sahada değiştirilebilir. Çıkış portu: Hassas test için AD örnekleme teknolojisi kullanır. Montaj Yöntemleri: DIN-Rail (ray montajı) veya duvara montaj yapılabilir. Standart: EN 54-18:2005 uyumlu. Açıklama * DI-9305E Dijital Tek Riser Çıkış Modülü, bir mikroişlemci ile yangın alarm kontrol paneli (FACP) ile iletişim kurabilir. * Modül, 70V/100V giriş ses sinyali kabloları veya 24VDC giriş kablosu ile bağlantı kurmak için tasarlanmıştır. * Giriş veya çıkış portlarının durumunu kontrol edebilir ve kontrol yöntemi ayarlanabilir. Bağlantı ve Kablolama (Z1, Z2) IN & OUT: FACP çevrim devresi ile bağlantı, polariteye duyarsızdır. O1, O2: Çıkış terminalleri. (I1, I2) IN & OUT: Güç giriş terminalleri, 24V sinyal terminalleri veya 70V/100V ses sinyal terminalleri ile bağlantı yapılabilir. (Not: I1 ve I2 arasında 50kΩ direnç bulunur.) CODE: P-9910B programcı ile bağlantı yapılır. Önerilen Kablolama: Tüm terminaller için 1.0mm² veya üzeri yangın kablosu kullanımı ve yerel yönetmeliklere uyulması gerekmektedir. Kurulum * Modülü kurmadan önce, çevrim gücünü kesin ve kılavuz rayın güvenli bir şekilde monte edildiğinden emin olun. * Kurulumdan önce, muhafazanın iyi durumda olduğundan ve işaretlerin tam olduğundan emin olun. * Modül, 35mm DIN-Rail üzerine veya 4 montaj vidası ile duvara monte edilebilir. Minimum montaj alanı: 67mm x 40.5mm. Uygulama * I1/I2 terminallerini O1/O2 terminalleri ile bağlayın. * Modül adresi, sahada P-9910B El Tipi Programlayıcı ile programlanabilir. Programlama Parametreleri * Programlayıcı bekleme durumundayken, “456” girip “Temizle” tuşuna basarak programcı kilidini açın. * Fn + 3 tuşlarına basın ve ekranda “—” sembolü göründüğünde, parametreleri girin. * “Program” tuşuna basarak, parametrelerin girildiğini belirten “P” sembolünü bekleyin. Kontrol Yöntemleri Giriş Kontrolü: 1: Kontrol yok. Diğerleri: Kontrol var (Varsayılan). Çıkış Kontrolü: 1: Kontrol yok. Diğerleri: Kontrol var (Varsayılan). Çıkış Direnci ve Ürün Durumu O1/O2 port direnci: 100kΩ: Hata. Diğer: Normal. Giriş Gerilimi ve Ürün Durumu Giriş port gerilimi: 19 V: Normal. Sistem Bağlantıları Ses Sinyalleri İçin Bağlantı: I1/I2 terminalleri ile O1/O2 terminallerini bağlayın. 47kΩ uç direnç ekleyin. Cihazı FACP'ye bağlayın. 24VDC Bağlantısı: I1/I2 terminalleri ile O1/O2 terminallerini bağlayın. 47kΩ uç direnç ekleyin. Cihazı FACP'ye ve 24VDC sinyaline bağlayın. Teknik Özellikler Çalışma Voltajı: Çevrim 24VDC (16VDC - 28VDC). Bekleme Akımı: ≤ 0.26mA. Eylem Akımı: ≤ 0.5mA. Maksimum Çıkış Yükü: 2A@30VDC. Ses Girişi Kapasitesi: 70V: Maksimum 60W. 100V: Maksimum 60W. Röle Çıkışı: Voltaj içermeyen kontak. Programlama Yöntemi: Elektronik adresleme, 1 - 242 arası bir adres. Aktif LED: Röle aktive olduğunda kırmızı yanar. Hata LED'i: Giriş hatası olduğunda sarı yanar. Koruma Derecesi: IP30. Çalışma Sıcaklığı: -10°C - +55°C. Bağıl Nem: ≤ %95, yoğuşmasız. Montaj: 35mm DIN-Rail uyumlu. Malzeme ve Renk: ABS, beyaz (RAL 9016). Boyutlar: 85.3mm x 78mm x 33mm. Ağırlık: Yaklaşık 66.6g. Aksesuarlar ve Araçlar P-9910B El Tipi Programlayıcı: Ayrı olarak sipariş edilmelidir. RJ-0.5W-47kΩ±1% Direnç: Sağlanmaktadır. Garanti * Ürün, tasarım, malzeme ve işçilik açısından garantilidir. * Yanlış kurulum veya hatalı kullanım durumunda garanti geçersizdir. Ürün Uyarıları * Bu ürünler yalnızca deneyimli güvenlik profesyonelleri tarafından satılmak ve kurulmak üzere tasarlanmıştır. * UTC Fire & Security, yetkili satıcılar da dahil olmak üzere ürünün doğru kurulup kurulmadığına dair güvence veremez. Özellikler Çalışma Voltajı : 24VDC (16VDC - 28VDC) Bekleme Akımı : ≤ 0.26mA Eylem Akımı : ≤ 0.5mA Maksimum Çıkış Yükü : 2A@30VDC Ses Girişi Kapasitesi : 70V: Maksimum 60W 100V: Maksimum 60W Röle Çıkışı : Voltajsız kontak Programlama Yöntemi : Elektronik adresleme, 1 - 242 arası adres Aktif LED : Röle aktif olduğunda kırmızı yanar Hata LED’i : Giriş hatasında sarı yanar, çıkış hatasında 0.5 saniye aralıklarla yanıp söner Koruma Derecesi : IP30 Çalışma Sıcaklığı : -10°C - +55°C Bağıl Nem : ≤ %95, yoğuşmasız Montaj Yöntemi : 35mm DIN-Rail uyumlu Malzeme ve Renk : ABS, beyaz (RAL 9016) Boyutlar : 85.3mm x 78mm x 33mm Ağırlık : Yaklaşık 66.6g Ürün Etiketleri #DI-9305E #GST Adresli Dijital Çıkış Modülü #GST Adresli Yangın Sistemi

Ürün kodu

DI-9305E
