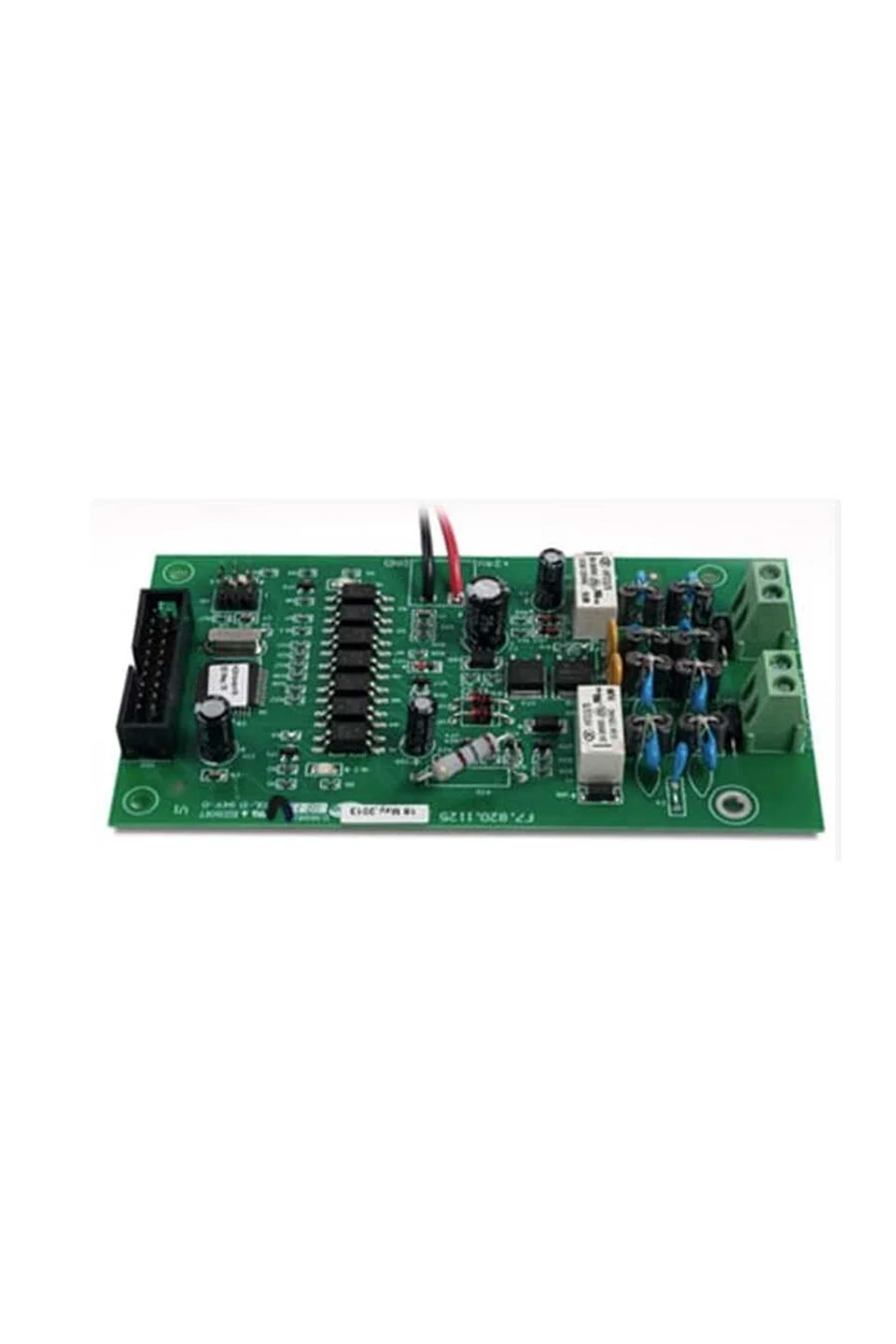

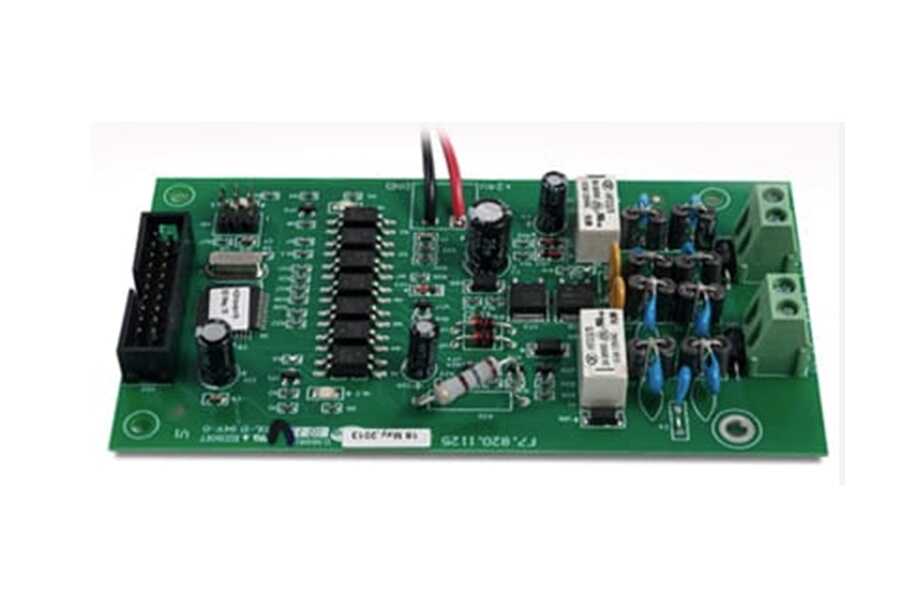

LC200 Akıllı Adresli Loop Genişletme Kartı

LC200 - Akıllı Adresli Loop Genişletme Kartı * Çevrim cihazlarına bağlanabilir. * Sisteme 242 adreslenebilir cihaz bağlamak için ek bir çevrim ekler. Açıklama * LC200 Çevrim Kartı, GST200 Serisi Kontrol Panelleri için isteğe bağlı bir karttır. * Sisteme daha fazla cihaz bağlamak için ek çevrimlerin genişletilmesini sağlar. * Tek kart, yalnızca bir kontrol panelinde kullanılır. * Enerjili durumda kart takılmamalı veya çıkarılmamalıdır. Kayıtlı cihazları görüntüleme: Kontrol panelinin türüne bağlı olarak menü seçeneği seçilmelidir. Menü Seçenekleri: BROWSE -> 1 Cihazları Gözden Geçir -> 1 Çevrim Cihazları -> Çevrim1, Çevrim2 Yön tuşları ile seçin ve Enter tuşuna basın. Alternatif olarak: BROWSE -> 1 Çevrim Gözden Geçir -> Çevrim1, Çevrim2 Yön tuşları ile seçin ve Enter tuşuna basın. Başka bir yöntem: MODE -> 1 Durum Oku -> 2 Sistem Noktası -> 1. Çevrim1, 2. Çevrim2 İlgili içeriği gözden geçirmek için 1 veya 2 numaralı tuşlara basın. LED Göstergeler: HL1 LED (Kırmızı): Çevrimler arasında geçiş yaparken yanar. HL2 LED (Kırmızı): Çevrim girişi kesildiğinde yanar. HL3 LED (Kırmızı): Ana kart ile iletişim kurarken yanar. Bağlantı ve Kablolama Ana Kart Bağlantısı: GST 200 Serisi Ana Kartı -> LC200 Düz Kablo: HF-20 Güç Yönetim Kartı Bağlantısı: GST 200 Serisi Güç Yönetim Kartı -> LC200 Güç Bağlantıları: +24V, GND Çevrim Arayüzü Bağlantısı: LC200 -> Çevrim İzolatörü -> Adreslenebilir Alan Cihazları Not: Çevrimde 32'den fazla cihaz varsa, bir çevrim izolatörü ekleyin. Her izolatör maksimum 32 cihaz yönetebilir. Kurulum * Kurulum yöntemleri, kontrol panelinin türüne göre farklılık gösterebilir. * LC200 Çevrim Kartı, kontrol panelinin kabinine vidalarla sabitlenmelidir. * Çevrim cihazlarının sayısını artırmak için genişletme gereken projeler için uygundur. Teknik Özellikler İletişim Arayüzü: Çevrim arayüzü Çalışma Sıcaklığı: 0℃ ~ +40℃ Bağıl Nem: ≤ %95, yoğuşmasız Sorun Giderme Problem: Çevrim cihazları kaydedilemiyor. Çözüm: Z0 ve Z1 voltajlarını multimetre ile ölçün. Voltaj 16V ile 20V arasında olmalıdır. Eğer değilse, kart arızalıdır ve değiştirilmelidir. Garanti * Ürün, tasarım, malzeme ve işçilik açısından garanti kapsamındadır. * Yanlış kurulum veya talimatlara uygun olmayan kullanım durumunda garanti geçersizdir. * Herhangi bir yetkili bayi veya çalışan, garanti koşullarını değiştiremez. * Garanti kapsamı dışındaki ürünler için yerel distribütörünüzle iletişime geçin. Özellikler Ürün Kodu : LC200 Ürün Tanımı : GST200 Serisi Kontrol Panelleri için çevrim kartı, sistemde daha fazla cihaz eklemek için kullanılır. Çevrim Cihaz Kapasitesi : 242 adreslenebilir cihaz Kullanım Alanı : Kontrol panellerinde, daha fazla cihaz bağlamak için çevrim genişletme gerektiren projeler LED Göstergeler : HL1: Çevrimler arasında geçiş yaparken yanar HL2: Çevrim girişi kesildiğinde yanar HL3: Ana kart ile iletişim kurarken yanar İletişim Arayüzü : Çevrim arayüzü Çalışma Sıcaklığı : 0℃ ~ +40℃ Bağıl Nem : ≤ %95, yoğuşmasız Kurulum Şekli : Kontrol paneli kabinine vidalarla sabitlenmelidir Sorun Giderme : Z0 ve Z1 voltajlarını multimetre ile ölçün. 16V ile 20V arasında olmalıdır. Değilse, kart değiştirilmelidir. Garanti : Tasarım, malzeme ve işçilik açısından garantilidir. Yanlış kurulum veya talimatlara uygun olmayan kullanım durumunda garanti geçersizdir. Ürün Etiketleri #LC200 #GST Loop Kartı #GST Yangın Alarm #Adresli Yangın Algılama Sistemi

Ürün kodu

LC200
