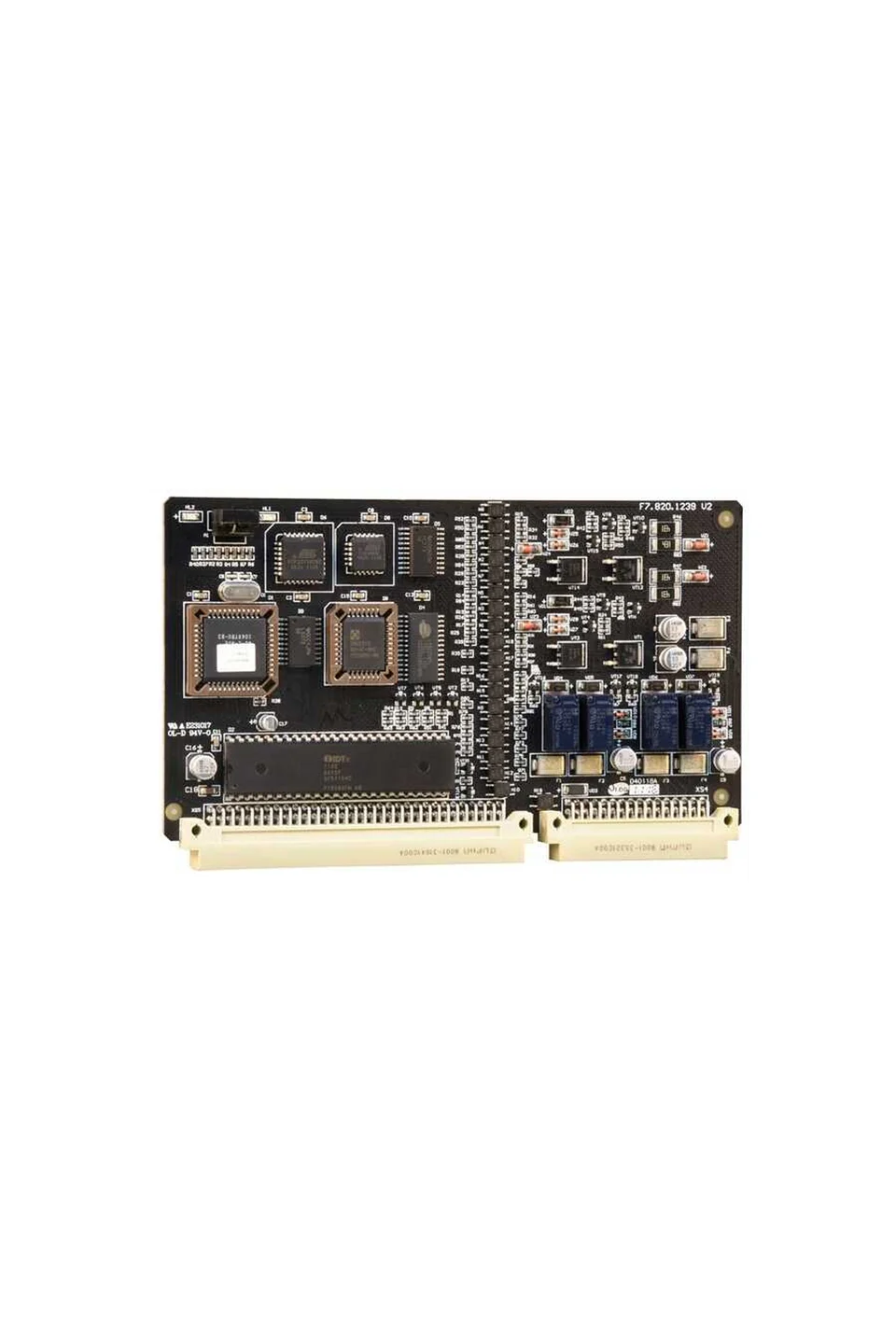

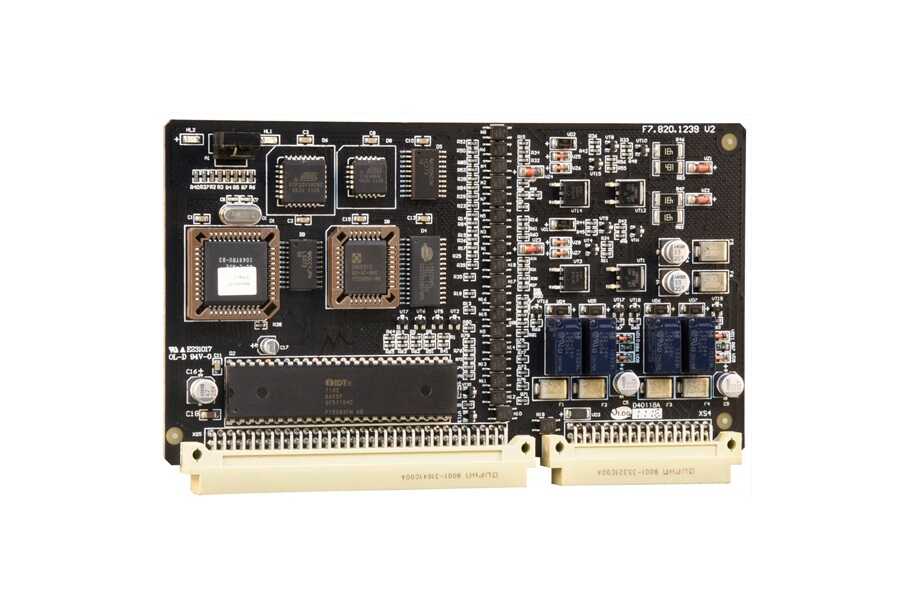

LCIFP8 Dual Loop Genişletme Kartı (GST-IFP8 için)

LCIFP8 - Dual Loop Genişletme Kartı (GST-IFP8 için) GST-IFP8 Paneli için Sistem Genişletme Kartı Sistem Genişletme Kartı, GST-IFP8 yangın alarm paneli için tasarlanmış olup, sisteme iki ek çevrim daha ekler. Bu sayede daha fazla adreslenebilir cihaz bağlanabilir ve sistem kapasitesi genişletilebilir. Teknik Özellikler Çalışma Voltajı : 24VDC Çalışma Akımı : 600mA Kapasite : 484 adres Çevrim Bağlantısı : Sınıf A Kablo Gereksinimi : Minimum 1.0mm² yangın kablosu Kurulum : GST-IFP8 panelinin tipik yuvasına yerleştirilir Tipik Bağlantı Şeması LOOP ÇIKIŞI: Çevrimdeki cihazların çıkış bağlantı noktası. LOOP GİRİŞİ: Çevrimdeki cihazların giriş bağlantı noktası. Adreslenebilir Alan Cihazları: Çevrimde yer alan adreslenebilir yangın alarm cihazlarıdır. Çevrim İzolatörü: Çevrimdeki kısa devreleri izole etmek için kullanılan cihazlardır. Kısa devre olduğunda, izolatör çevrimi ikiye bölerek, diğer cihazların çalışmasını sağlar. Bağlantı Yapısı Aşağıdaki tipik bağlantı şeması, bir Sınıf A bağlantısı göstermektedir. Çevrim giriş ve çıkış noktaları arasında, adreslenebilir alan cihazları ve çevrim izolatörleri yer alır: * LOOP OUT (Çevrim Çıkışı) -> Çevrimdeki cihazlara bağlantı yapılır. * LOOP IN (Çevrim Girişi) -> Çevrimdeki cihazlardan gelen bağlantı yapılır. * Adreslenebilir Alan Cihazları -> Bağlantı çevrimde yer alan adreslenebilir cihazlardır. * Çevrim İzolatörleri -> Kısa devre olduğunda çevrimdeki diğer cihazların çalışmasını korur. Önemli Notlar Bu genişletme kartı, GST-IFP8 kontrol paneline entegre edilmelidir. Kurulum sırasında uygun kablolama ve bağlantı kurallarına uyulmalıdır. Detaylı kurulum ve kullanım için üretici kılavuzuna başvurunuz. Ürün Etiketleri #LCIFP8 #GST Loop Kartı #GST Yangın Alarm #Adresli Yangın Algılama Sistemi

Ürün kodu

LCIFP8
