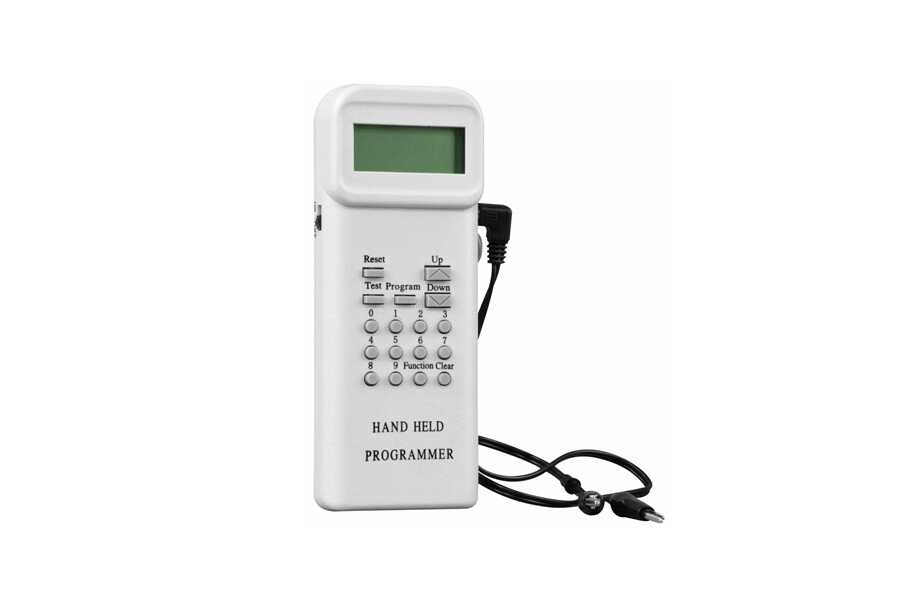

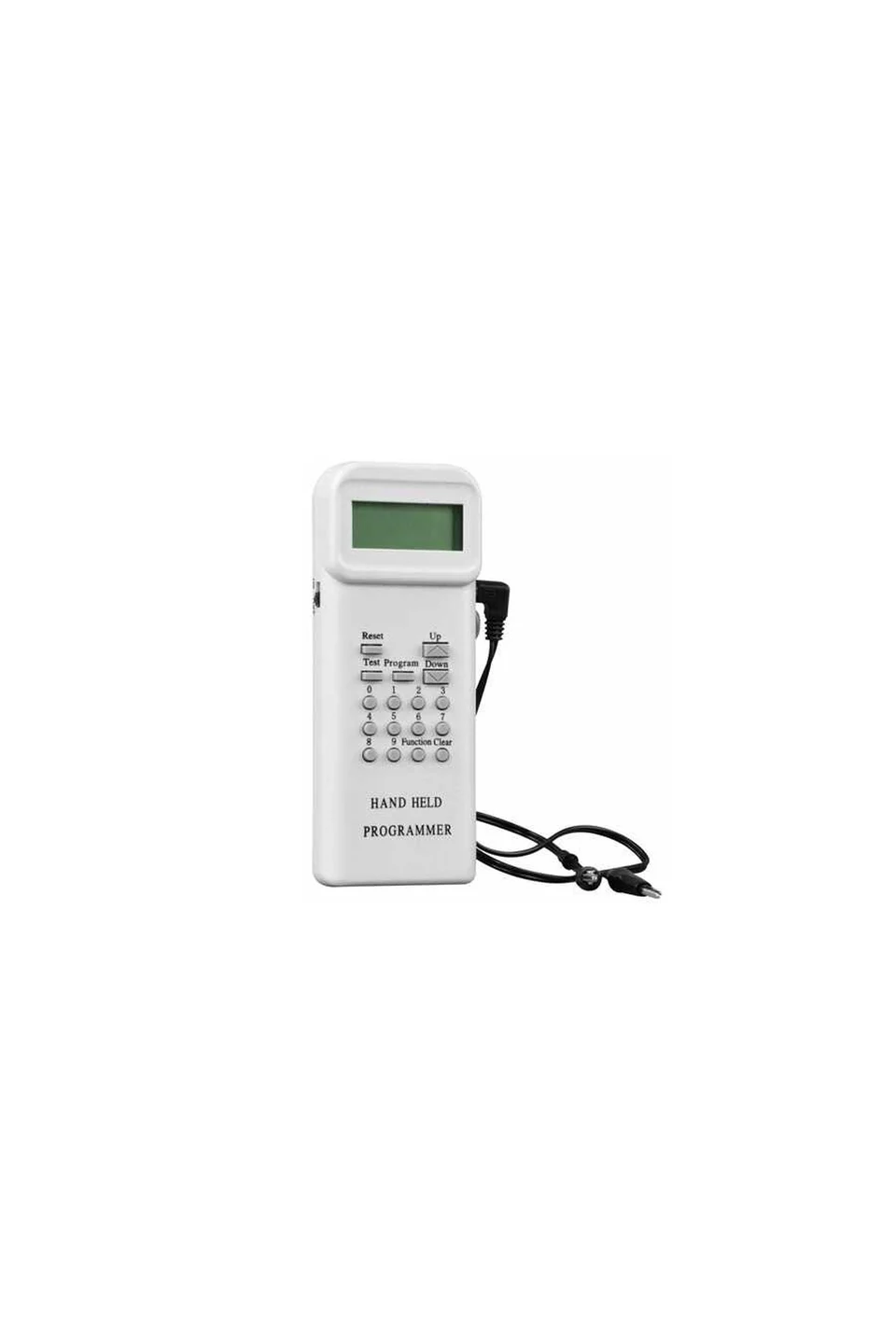

P-9910B Adres Programlayıcı

P-9910B - Akıllı Adresli Programlayıcı P-9910B El Tipi Programlayıcı I. Genel Özellikler * P-9910B El Tipi Programlayıcı, adreslenebilir dedektörlerin veya modüllerin adresini, hassasiyetini ve cihaz tipini okuyabilir ve programlayabilir. * Programlayıcı ayrıca tekrarlayıcı panellerin adresini, LED sayısını ve her LED'in kullanıcı kodunu okuyabilir ve programlayabilir. II. Özellikler * Kompakt, el tipi bir ünite; küçük boyutlu, taşınması ve kullanımı kolay. * Adreslenebilir dedektörleri, modülleri veya I2C arayüzüne sahip cihazları (örneğin, GST8903 grafik tekrarlayıcı panel, I-9105R Akıllı Yansıtıcı Işın Dedektörü ve C-9105R Konvansiyonel Yansıtıcı Işın Dedektörü) programlayabilir. * Dört haneli alfanümerik LCD ekran. * Düşük tüketim modu ve otomatik kapanma fonksiyonu. * Düşük pil göstergesi. III. Teknik Özellikler * Özellik Değer * Güç 9V'luk bir batarya * Çalışma Akımı ≤8mA * Bekleme Akımı ≤100μA * Çalışma Ortamı Sıcaklık: -10℃～+50℃, Nem: ≤95％, yoğuşmasız * Boyutlar 164mm × 64mm × 24mm IV. Yapısı * Güç Anahtarı: Programlayıcıyı açıp kapatır. * LCD Ekran: Tüm dedektör bilgilerini ve operatör tarafından girilen bilgileri görüntüler, düşük pil göstergesini gösterir. * Çevrim Girişi: Programlayıcıyı adreslenebilir dedektörler veya modüllerle bağlamak için kullanılır. * Tekrarlayıcı Panel Girişi (I2C): Programlayıcıyı GST8903 grafik tekrarlayıcı panel veya I2C modunda programlanan dedektörlerle bağlamak için kullanılır. * Sıfırlama Tuşu: Programlayıcı uzun süre kullanılmadığında otomatik olarak kapandığında bu tuşa basarak tekrar açabilirsiniz. * Montaj Vidası: Programlayıcının PCB'sini sabitler ve ön kapak ile arka kapağı birbirine bağlar. * Batarya Kapağı: Bataryayı yerleştirmek için kullanılır. * İsim Levhası: Programlayıcının arkasında bulunur. V. Çalışma * Pilin İlk Kurulumu: Pil kapağını talimatlara uygun şekilde açın, pili doğru şekilde takın ve kapağı kapatın. * Pil Değişimi: LCD ekranda “LB” göstergesi belirirse, pil düşük voltajda demektir ve değiştirilmesi gerekir. * Sistem Bağlantısı: Dedektörler veya modüller ile bağlantı: Bağlantı kablosunun bir ucunu programlayıcının çevrim girişine takın, diğer ucu dedektörlerin veya modüllerin çevrimine bağlayın. * Tekrarlayıcı paneller ile bağlantı: PS/2 konektörünün bir ucunu programlayıcının I2C girişine takın, diğer ucunu tekrarlayıcı panelin soketine bağlayın. * Açma: Güç anahtarını “ON” konumuna getirin, LCD ekran “H003” gösterdiğinde programlayıcı düzgün çalışıyor demektir. * Otomatik Kapanma Sonrası Sıfırlama: Uzun süre kullanılmadığında programlayıcı otomatik olarak kapandığında, sıfırlama tuşuna basarak tekrar açabilirsiniz. VI. Sorun Giderme * Açıldıktan Sonra Hiçbir Şey Görünmüyor: Pil ve devre kartı arasındaki bağlantıyı kontrol edin. Sorun devam ederse, iç devrede hasar olabilir. * Programlama Yapılamıyor: Programlanacak dedektör veya modülü ve bağlantı terminallerini kontrol edin. Bağlantı hatası veya kısa devre olup olmadığını kontrol edin. Sorun devam ederse, iç devrede hasar olabilir. VII. Uygulama * Dedektörler ve Modüller için Uygulama: * Programlayıcı, dedektörlerin adresini, cihaz tipini ve hassasiyetini ayarlayabilir. * Programlama modu aktif hale getirildiğinde, test tuşuna basarak mevcut adresi ve diğer bilgileri görüntüleyebilirsiniz. * Adresleme veya parametre değişiklikleri yapmak için uygun adımlar ve şifrelerle ilgili işlemleri gerçekleştirebilirsiniz. * Tekrarlayıcı Panel İçin Uygulama: * Adres, kullanıcı kodu ve LED konfigürasyonlarını ayarlayabilir. * LED'lerin sayısını ve kullanıcı kodlarını test ve programlama fonksiyonları ile değiştirebilirsiniz. Ürün Etiketleri #P-9910B #Adres Programlayıcı #El Tipi Adresleme Cihazı #GST Yangın Alarm

Ürün kodu

P-9910B
