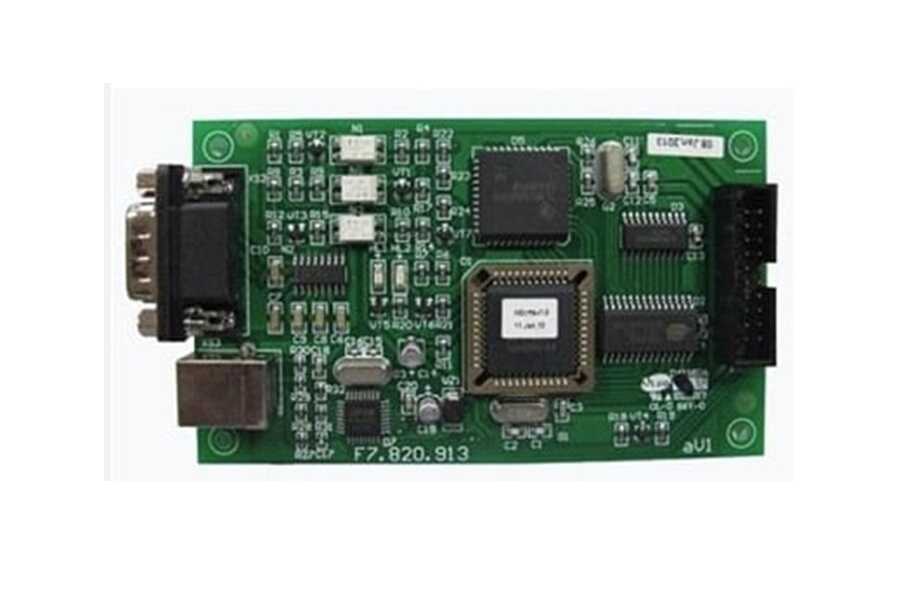

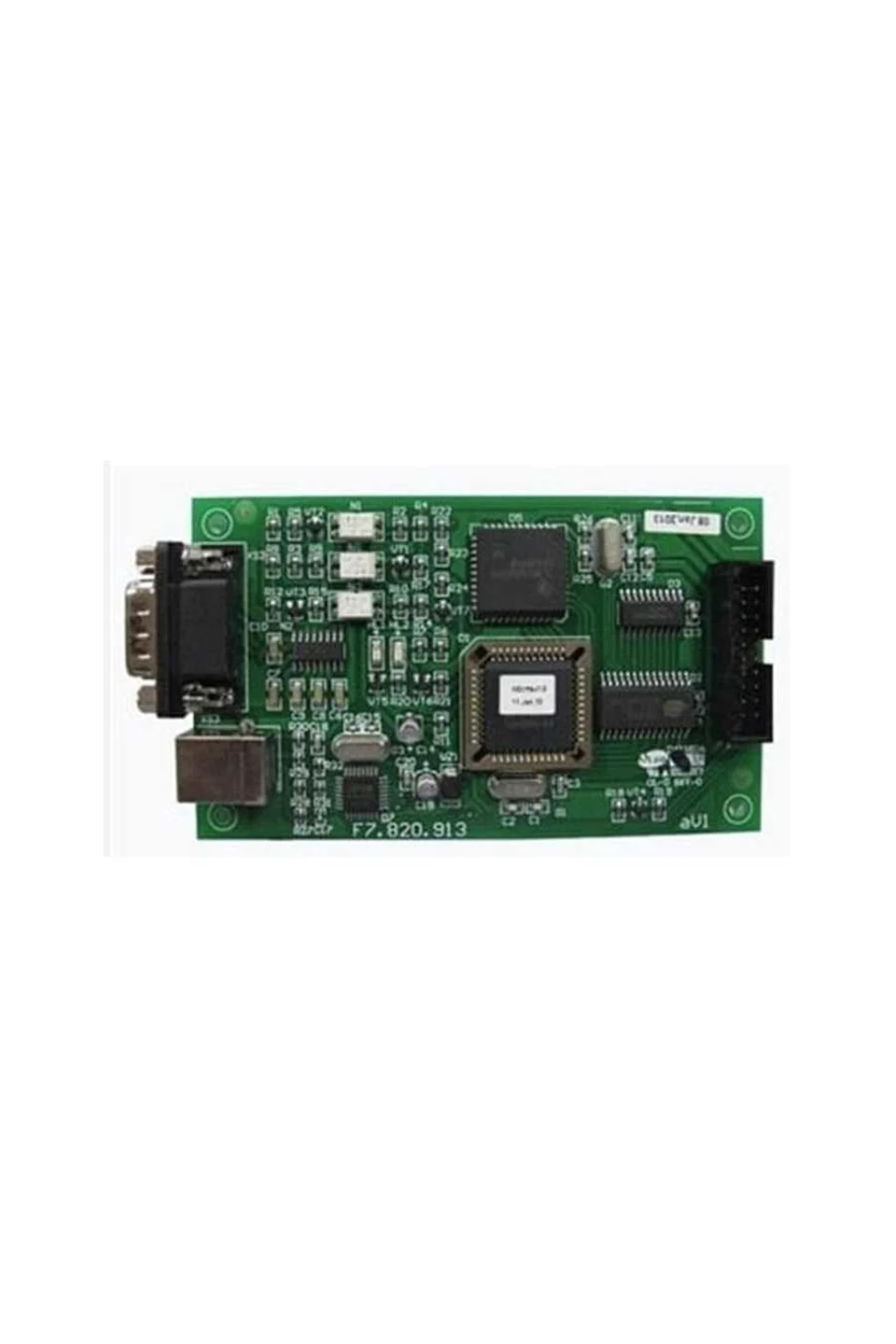

P-9930 RS232-USB PC Bağlantı Kartı

P-9930 RS232-USB PC Bağlantı Kartı * Standart RS232 ve USB arayüzleri. * GST Grafik İzleme Merkezi ve GST Tanımlama Aracı ile bağlantı sağlar. Açıklama * P-9930 RS232 kartı, GST200 serisi kontrol panelleri için opsiyonel bir karttır. GST Grafik İzleme Merkezi ve Tanımlama Aracı ile bağlantı kurmak için iki fotoelektrik izolasyonlu RS232 arayüzü sağlar. * Kart, enerjili durumda takılmamalı veya çıkarılmamalıdır. * Kalibrasyon moduna girildiğinde, SK1 tuşuna basıldığında (ana kart sıfırlama), kayıt başarılı olursa Color CRT OK ifadesi görüntülenir. * İletişim Kartının Adresini Değiştirme: SYSTEM tuşuna basın, Yönetici Parolasını girin. Parola doğrulandıktan sonra şu adımları izleyin: 3 Ağ Ayarı -> 1 NET Yerel Adres, numara seçimiyle ayarlayın. LED Göstergeleri * Ana kart iletişim HL1 LED: Kırmızı renkte. Ana kart ile normal iletişimdeyken yanıp söner. * Harici iletişim HL2 LED: Yeşil renkte. RS232 veya USB arayüzleri ile normal iletişimdeyken yanıp söner. Bağlantı ve Kablolama * Ana Kart Bağlantısı: GST200 Serisi ana kartına XS12 ve HF-20 düz kablo ile bağlanır. * RS232 Bağlantısı: GST Grafik İzleme Merkezi veya GST Tanımlama Aracı ile CRT veri hattı üzerinden bağlanır. * USB Bağlantısı: USB kablosu ile PC veya diğer cihazlara bağlanır. Teknik Özellikler İletişim Arayüzü : RS232 ve USB arayüzü İletişim Mesafesi : (RS232) < 15m İletişim Mesafesi : (USB) < 5m Baud Hızı : 2400bps Çalışma Sıcaklığı : 0℃ ～ +40℃ Bağıl Nem : ≤ 95%, yoğuşmasız Aksesuarlar ve Araçlar CRT Veri Kablosu : F6.629.003 GST Grafik İzleme Merkezi ve iletişim kartı için kullanılır. Yazıcı Kablosu : USB2.0 A TO B 3m GST Def ve iletişim kartı ile bağlantı için kullanılır. Garanti Koşulları * GST, ürünün tasarım, malzeme ve işçilik açısından garanti kapsamında olduğunu belirtir. * Bu garanti, ürünün yanlış kurulum veya talimatlara uygun olmayan kullanım durumlarında geçerli değildir. * Herhangi bir bayi veya çalışan, garanti şartlarını değiştiremez. * Garanti kapsamı dışındaki ürünler için yerel distribütörünüzle iletişime geçiniz. Ürün Etiketleri #P-9930 #RS232-USB PC Bağlantı Kartı #GST Adresli Yangın Sistemi

Ürün kodu

P-9930
