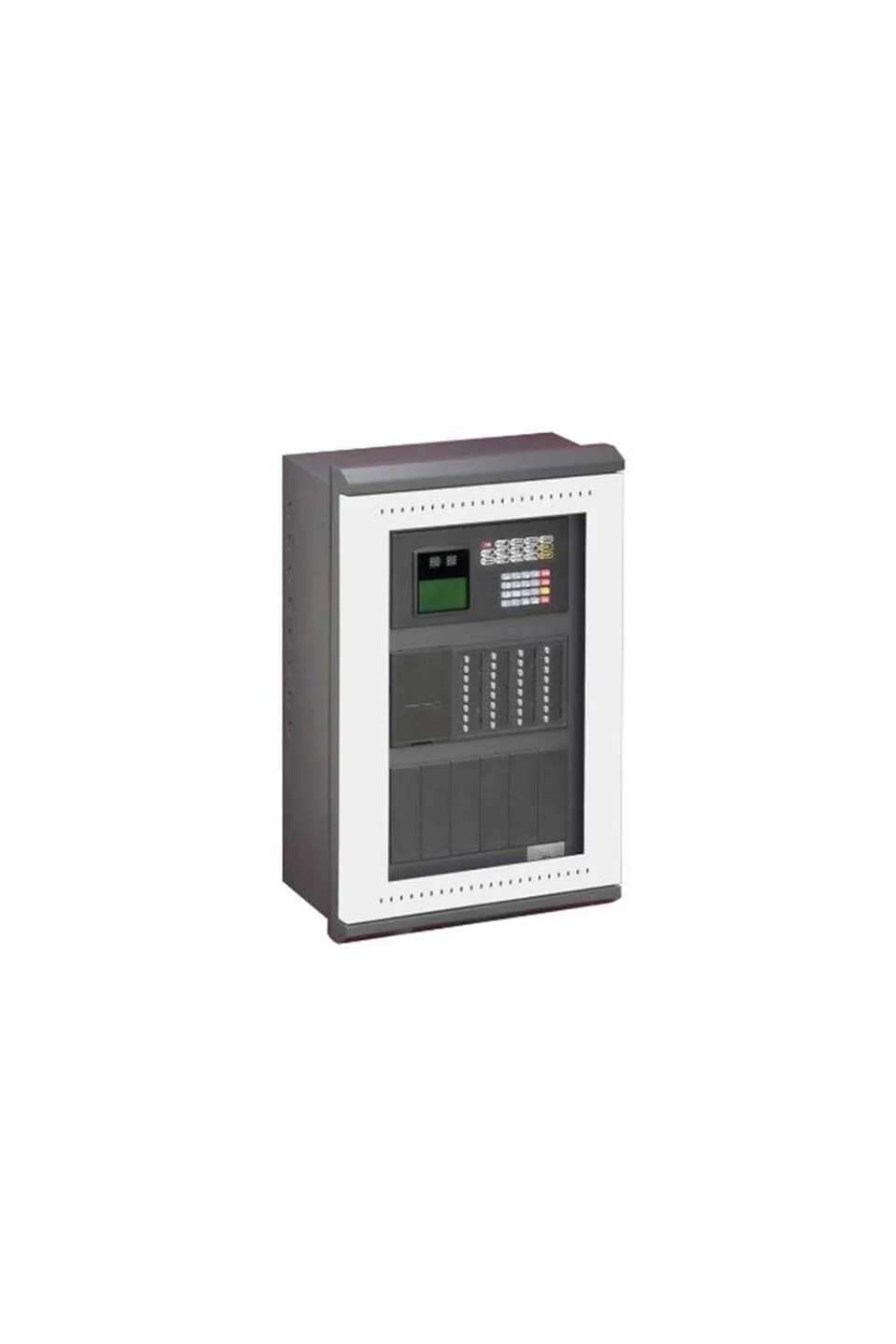

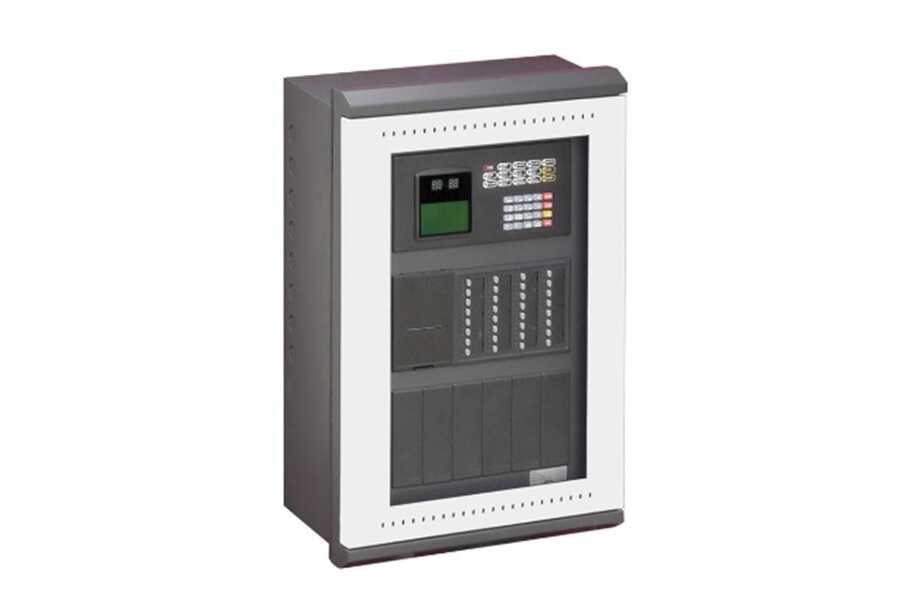

GST200N-TK Adresli Akıllı Yangın Alarm Paneli

GST200N-TK - Akıllı Adresli 1 Loop Panel * GST200N Akıllı Yangın Alarm Kontrol Panelleri, EN54-2 ve EN54-4 standartlarına uygundur (LPCB sertifika No.: 548p). * Basit kurulum, kolay kullanım ve bakım avantajları sunar. * 1-2 çevrim adreslenebilir panel, küçük binalar (ofis, restoran, mağaza vb.) için uygundur. Özellikler ve Avantajlar * Maksimum 30 bölge desteği. Her bölgenin kendi alarm ve hata/iptal göstergesi ve etiketi bulunur. * Tek çevrim panel kapasitesi: 235 adreslenebilir cihaz. * İki çevrim panel kapasitesi: 477 adreslenebilir cihaz. * GST akıllı ve dijital ürünleri ile uyumludur. * 8x18 karakter LCD ekran. * 15 LED göstergesi ile önemli bilgilerin gösterimi. * Uçucu olmayan hafıza sayesinde güç kesilse bile veri kaybı yaşanmaz. * Geniş kapsamlı güç kaynağı. * Sesli alarm ve ışıklı alarm çıkışı: 0.5A/24V yük, GST konvansiyonel sesli alarmları ile uyumlu. * RS232 arayüzü ile PC ile iletişim sağlar. * RS485 veya CAN arayüzü ile ağ bağlantısı yapılabilir. GST200N Paneli Kurulum Bilgisi * Panel, duvara montaj ve gömme montaj ile uyumludur. * Fiziksel boyutlar ve montaj delikleri kullanım kılavuzunda gösterilmiştir. Bağlantı Bilgisi Çevrim Bağlantısı (Loop): 2 çevrim paneli, ek bir çevrim kartı gerektirir. Class A tipi bağlantı uygulanmalıdır (Loop Out -> Loop In). Polariteye dikkat edilmelidir. Ağ Bağlantısı: GST ağ bağlantısı için ağ kartı kullanılmalıdır. Polariteye dikkat edilmelidir. Aktif Çıkışlar: 3 aktif çıkış (genel alarm, sesli alarm devresi, yangın koruma ekipmanı) sağlanır. Her biri 500mA/24VDC yük ile çalışır. Kablo izleme gerektiren devrelerde 4k7 EOLR (sonlandırıcı direnç) kullanılmalıdır. Çıkışlar NO (Normalde Açık), NC (Normalde Kapalı) veya Aktif olarak ayarlanabilir. Tekrarlayıcı Çıkış: Ana kart ile bağlantılıdır, ağdan ayrı bir hat kullanır. Hata Çıkışı: Genel bir hata çıkışı sağlanır (NO ve NC kontakları ile). Panel normal durumdayken röle devrede olur, hata veya güç kesilmesi durumunda devre dışı kalır. Sınıf Değişikliği: Uzaktan kontrol ile sesli alarm devresi çıktısı yönetilebilir. Kablo Gereksinimleri Tüm kablolar yangına dayanıklı olmalıdır ve yerel yönetmeliklere uygun olmalıdır. Çevrim Bağlantısı: Minimum 1.0mm², ideal olarak 1.5mm², maksimum 1500 metre. Ağ Bağlantısı: Minimum 1.0mm², ideal olarak 1.5mm², maksimum 1200 metre. Aktif Çıkışlar: Minimum 1.5mm², ideal olarak 2.5mm². Sertifikalar ve Uygunluk Standartlar: CE / CPD / EN54-2 / EN54-4 Sertifikalar: LPCB (Loss Prevention Certification Board) BS5839-1 uyumlu. WEEE & RoHS uyumlu. Teknik Özellikler Birincil Güç Kaynağı: 100-240VAC, 50/60Hz AC Akımı: 1.5A Bekleme Gücü: 21AH/24VDC Maksimum Pil Direnci: 1 Ω Çevrim Kapasitesi: 1 veya 2 Çevrim Bölge Kapasitesi: 30 Bölge Cihaz Kapasitesi: çevrim: 235 cihaz çevrim: 242 cihaz Ekran: 8 satır x 18 karakter, LCD Ağ (RS485): Class A, Maksimum 32 panel (kart ile) Ağ (CAN): Class A, Maksimum 100 panel (kart ile) Class B, Maksimum 240 panel (kart ve diğer aksesuarlarla) PC Bağlantı Noktası: RS232/USB arayüzü (kart ile) Koruma Derecesi: IP30 Çalışma Ortamı: Sıcaklık : 0°C ~ +40°C Nem : ≤ %95, yoğuşmasız Boyutlar: 420mm(G) x 580mm(Y) x 202mm(D) Dil Seçenekli Model Çeşitleri GST200N-1: Tek çevrim versiyonu (Parça No.: 1005118) GST200N-2: Çift çevrim versiyonu (Parça No.: 1004784) GST200N-TK: Türk Model, Tek çevrim (Parça No.: 1005124) GST200N-FR: Fransız Model, Tek çevrim (Parça No.: 1005123) GST200N-HU : Macar Model, Tek çevrim (Parça No.: 1005121) GST200N-IT: İtalyan Model, Tek çevrim (Parça No.: 1005122) GST200N-PT: Portekiz Model, Tek çevrim (Parça No.: 1005119) GST200N-SP: İspanyol Model, Tek çevrim (Parça No.: 1005120) GST200N-RO: Romen Model, Tek çevrim (Parça No.: 1005517) Uyumlu Cihazlar ve Aksesuarlar GST-IFP8 Akıllı Yangın Alarm Kontrol Paneli GST200-2 Serisi Akıllı Yangın Alarm Paneli GSTGMC Grafik İzleme Yazılımı GST-NRP00 Ağ Tekrarlayıcı Paneli GST852RP LCD Pasif Tekrarlayıcı Paneli GST8903 Mimic Panel DI-910xE Serisi Dijital Akıllı Dedektörler I-910x Serisi Akıllı Analog Dedektörler DI-9204E Adreslenebilir Manuel Çağrı Noktası I-930x Serisi Adreslenebilir Arayüzler I-940x Serisi Adreslenebilir Sesli ve Işıklı Cihazlar C-950xE Serisi Hat İzolatörleri DC-9504E Taban Montajlı İzolatör I-960x Serisi Akıllı Yanıcı Gaz Dedektörleri Özellikler Birincil Güç Kaynağı : 100-240VAC, 50/60Hz AC Akımı : 1.5A Bekleme Gücü : 21AH/24VDC Maksimum Pil Direnci : 1 Ω Çevrim Kapasitesi : 1 veya 2 Çevrim Bölge Kapasitesi : 30 Bölge Cihaz Kapasitesi : 235 cihaz (1. çevrim) 242 cihaz (2. çevrim) Ekran : 8 satır x 18 karakter, LCD Ağ (RS485) : Class A, Maksimum 32 panel (kart ile) Ağ (CAN) : Class A, Maksimum 100 panel (kart ile) Class B, Maksimum 240 panel (kart ve diğer aksesuarlar ile) PC Bağlantı Noktası : RS232/USB arayüzü (kart ile) Koruma Derecesi : IP30 Çalışma Ortamı : 0°C ~ +40°C ≤ %95 bağıl nem, yoğuşmasız Boyutlar : 420mm(G) x 580mm(Y) x 202mm(D) Standartlar ve Sertifikalar : EN54-2 / EN54-4, LPCB, BS5839-1, CE, CPD, WEEE & RoHS uyumlu Ürün Etiketleri #GST200N-TK #GST Yangın Paneli #GST Yangın Sistemi

Ürün kodu

GST200N-TK
