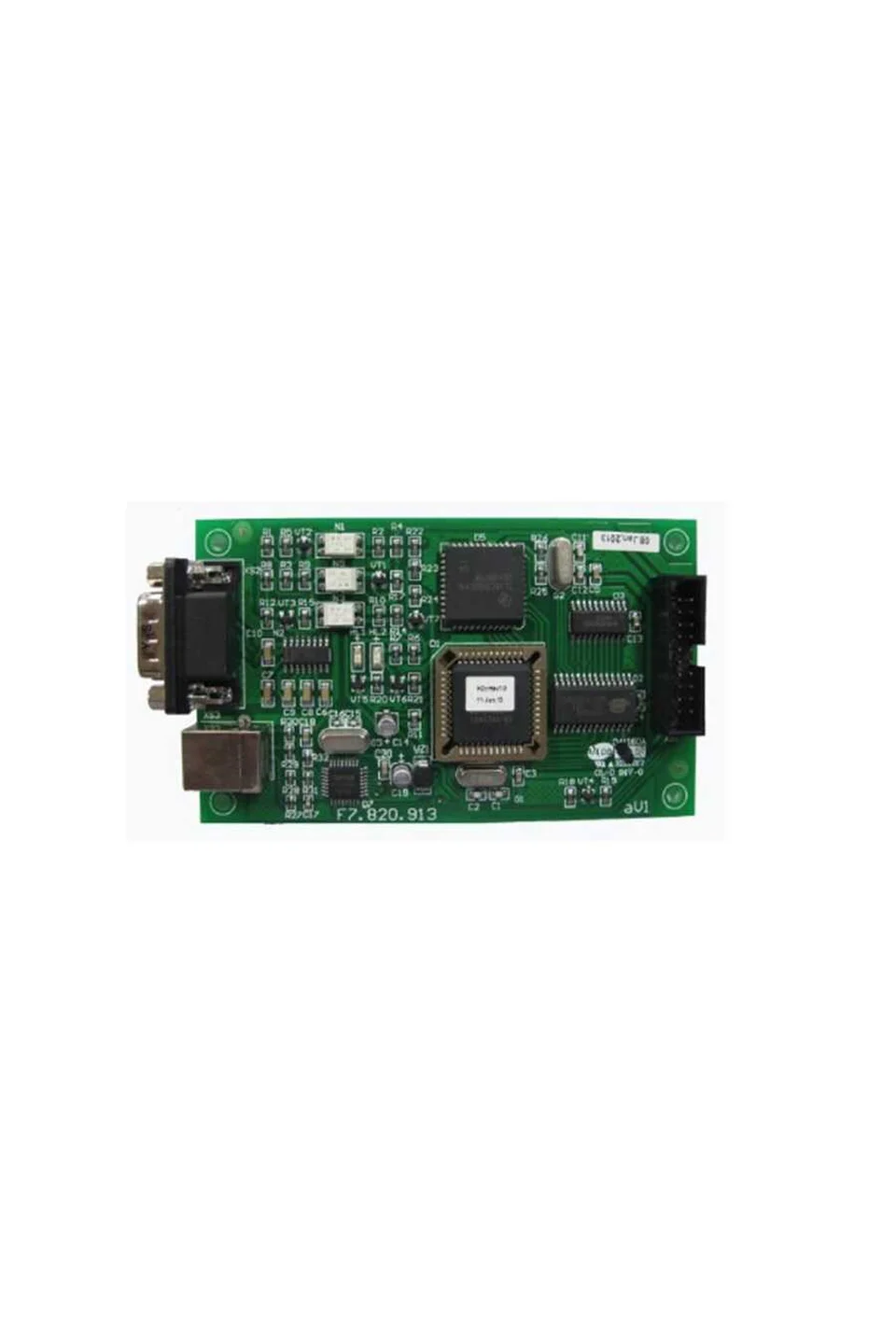

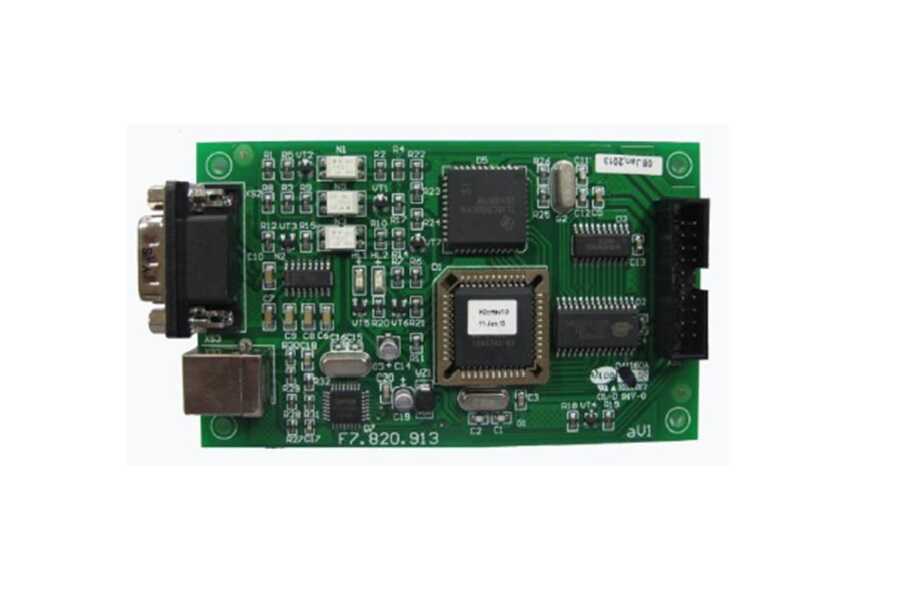

P-9930 Modbus GST200 için Modbus RS232 Haberleşme Kartı

P-9930 - Modbus RS232 Bağlantı Kartı Özellikler * Standart RS232 ve USB arabirimleri * GST Grafik İzleme Merkezi ve GST Tanımlama Aracı ile bağlantı sağlar. Açıklama * P-9930 RS232 kartı, GST200 serisi kontrol panelleri için opsiyonel bir karttır ve iki adet fotoelektrik izolasyonlu RS232 arabirimi sunar. * Kart enerjilendirildiğinde takılmamalı veya çıkarılmamalıdır. * Kalibrasyon moduna girildiğinde, SK1 tuşuna basılması durumunda başarılı kayıt işlemi sonucu "Color CRT OK" gösterilir. * İletişim Kartının Adresini Değiştirme: SYSTEM tuşuna basın, yönetici şifresini girin ve ardından 3 Network Setup -> 1 NET Local Address menüsüne geçin. * LED Göstergeleri: Ana kart iletişim HL1 LED: Kırmızı, ana kartla iletişim sağlandığında yanıp söner. Dış iletişim HL2 LED: Yeşil, RS232 veya USB iletişim sağlandığında yanıp söner. Bağlantı ve Kablolama Ana Kart Bağlantısı : GST 200 serisi kontrol paneline XS12 düz kablo ile bağlanır. RS232 ile Bağlantı : GST GMC veya GST Defining Tool ile XS2 portu üzerinden RS232 kablosuyla bağlanır. USB ile Bağlantı : GST GMC veya GST Defining Tool, USB kablosu üzerinden XS3 portu ile bağlanır. Montaj P-9930 kartı, kontrol paneli kabinine vidalarla sabitlenmelidir. Teknik Özellikler İletişim Arabirimleri : RS232 ve USB İletişim Mesafesi : RS232 : 15 metreye kadar USB : 5 metreye kadar Baud Hızı : 2400 bps Çalışma Sıcaklık Aralığı : 0°C ~ +40°C Bağıl Nem : %95’e kadar, yoğunlaşmayan. Aksesuarlar ve Araçlar CRT Kablosu : GMC ve iletişim kartı için kullanılır. USB2.0 A-B 3m Yazıcı Kablosu : Bağlantı için kullanılır. Garanti Ürün, tasarım, malzeme ve işçilik kusurlarına karşı garanti altındadır. Yanlış kurulum veya talimatlara uygun kullanılmama durumunda garanti geçersizdir. Özellikler İletişim Arabirimleri : RS232 ve USB İletişim Mesafesi : RS232: 15 metre, USB: 5 metre Baud Hızı : 2400 bps Çalışma Sıcaklığı : 0°C ~ +40°C Bağıl Nem : %95’e kadar, yoğunlaşmayan LED Göstergeler : HL1 (Kırmızı): Ana kartla iletişim, HL2 (Yeşil): RS232/USB iletişim Ürün Etiketleri #P-9930 Modbus #GST Haberleşme Kartı #GST Adresli Yangın Sistemi

Ürün kodu

P-9930 Modbus
