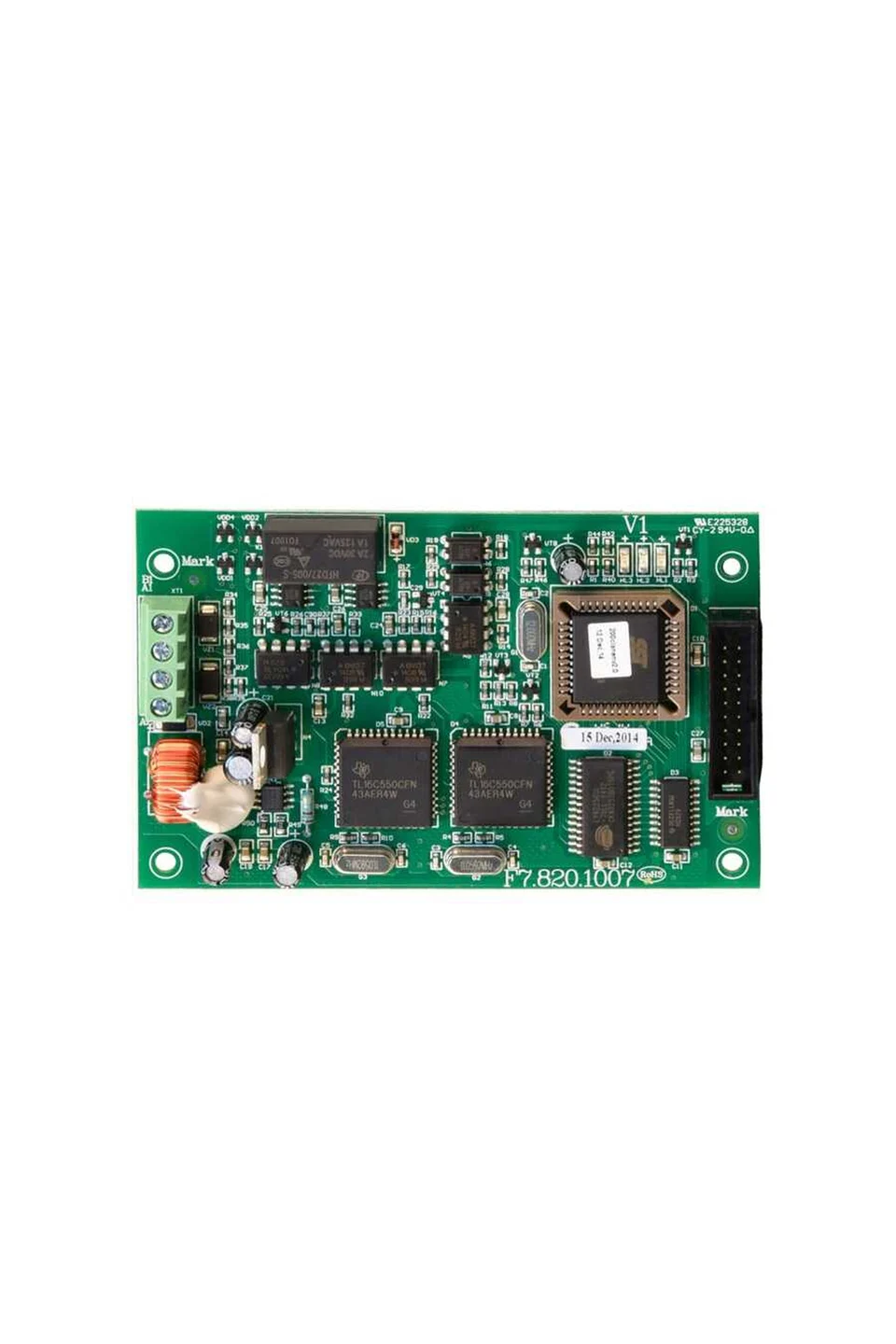

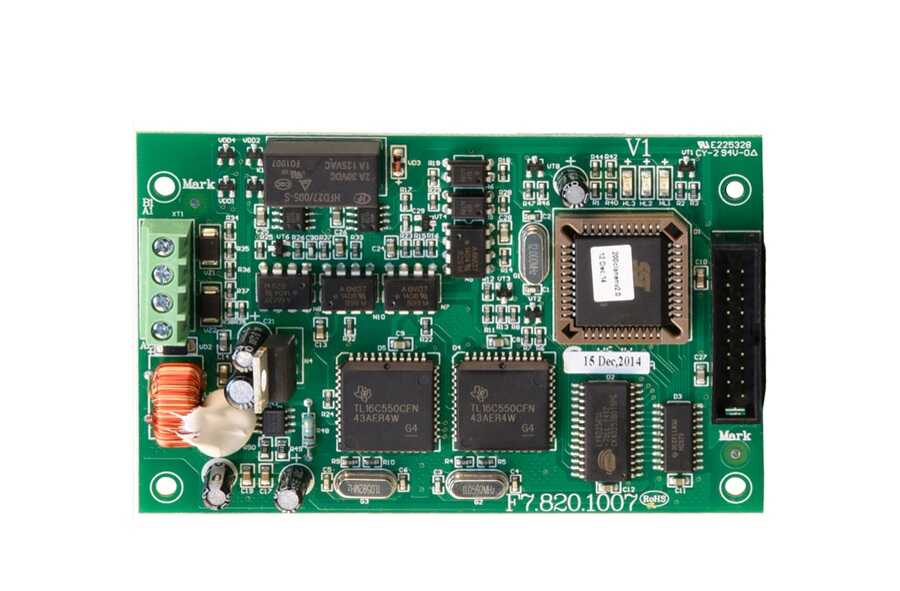

P-9940A RS-485 Network Modül

P-9940A RS-485 - Network Kartı ( GST200 İçin) * İki fotoelektrik izolasyonlu RS485 arayüzü. * Ring (halka) ağlar için uygundur. Açıklama * P-9940A, GST200 serisi kontrol panelleri için isteğe bağlı bir karttır ve iki fotoelektrik izolasyonlu RS485 arayüzü sağlar. * Kart enerjili durumda iken takılmamalı veya çıkarılmamalıdır. * Kalibrasyon moduna girildiğinde, SK1 tuşuna (ana kartı sıfırla) basın; başarılı kayıt işlemi gerçekleşirse Color CRT OK ifadesi görüntülenir. LED Göstergeleri * Ana kart iletişimi (HL1 LED): Kırmızı. Normal iletişim sırasında yanıp söner. * Ana arayüz (A1B1) iletişimi (HL2 LED): Yeşil. RS485 ana arayüzü normal iletişimde iken ve çevrimde mesaj iletilmiyorken sabit olarak yanar. * Alt arayüz (A2B2) iletişimi (HL3 LED): Yeşil. RS485 alt arayüzü normal iletişimde iken ve çevrimde mesaj iletilmiyorken sabit olarak yanar. Bağlantı ve Kablolama Ana Kart Bağlantısı: GST 200 Serisi Ana Kartı ile P-9940A RS485 kartını bağlayın. Düz Kablo: HF-20 kullanılmalıdır. RS485 Halka Ağı Bağlantısı: P-9940A modüllerinin A1B1 uçlarını bir sonraki panelin A2B2 uçlarına bağlayın. RS485 çevrimi için maksimum kablo uzunluğu 1200 metre olmalıdır. Maksimum 32 GST serisi kontrol paneli bu ağ yapısı içinde kullanılabilir. Sorun Giderme Problem: Mesajlar iletilemiyor. Çözüm: HL2 ve HL3 LED’lerinin durumuna göre iletişim hatasını kontrol edin. Bağlantının doğru yapıldığından emin olun. Problem: HL1 LED’i yanmıyor. Çözüm: Kontrol paneli kalibrasyon moduna girmiştir. Paneli kapatıp tekrar açarak yeniden kayıt işlemini başlatın. Teknik Özellikler İletişim Arayüzü : İki RS485 arayüzü İletişim Mesafesi : İki komşu düğüm arası maksimum 1200m Ağ Kapasitesi : Maksimum 32 GST serisi kontrol paneli İletişim Hızı : 2400bps Çevrim Bağlantı Tipi : 1.0mm² veya üzeri bükümlü çift kablo Çevresel Sıcaklık : 0℃ ~ +40℃ Bağıl Nem : ≤ %95, yoğuşmasız Montaj : Kontrol paneline vidalar ile sabitlenir Garanti * Ürün, tasarım, malzeme ve işçilik açısından garanti kapsamındadır. * Yanlış kurulum veya talimatlara uygun olmayan kullanım durumunda garanti geçersizdir. * Herhangi bir yetkili bayi veya çalışan garanti koşullarını değiştiremez. * Garanti kapsamı dışındaki ürünler için yerel distribütörünüzle iletişime geçin. Ürün Etiketleri #P-9940A #RS-485 Network Modül #GST Adresli Yangın Sistemi

Ürün kodu

P-9940A
