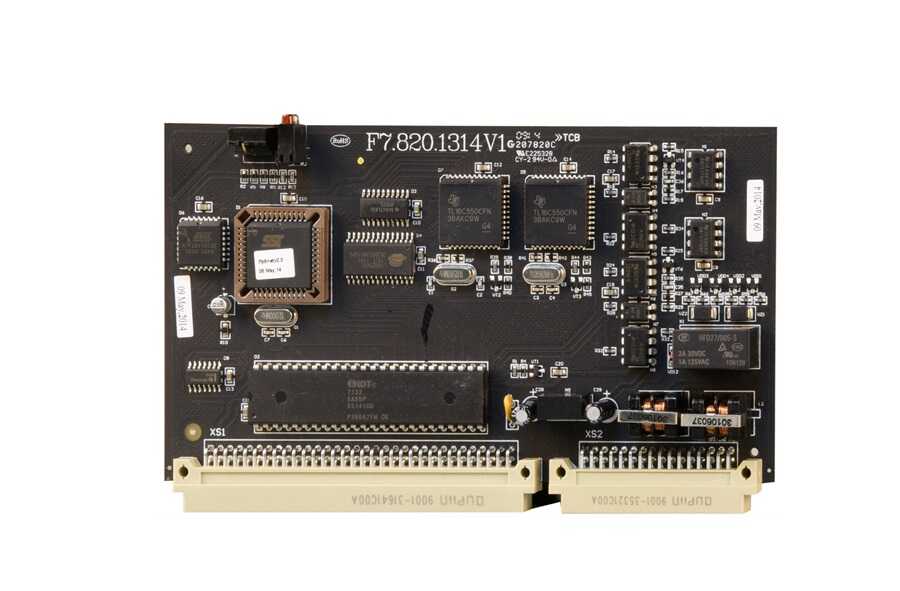

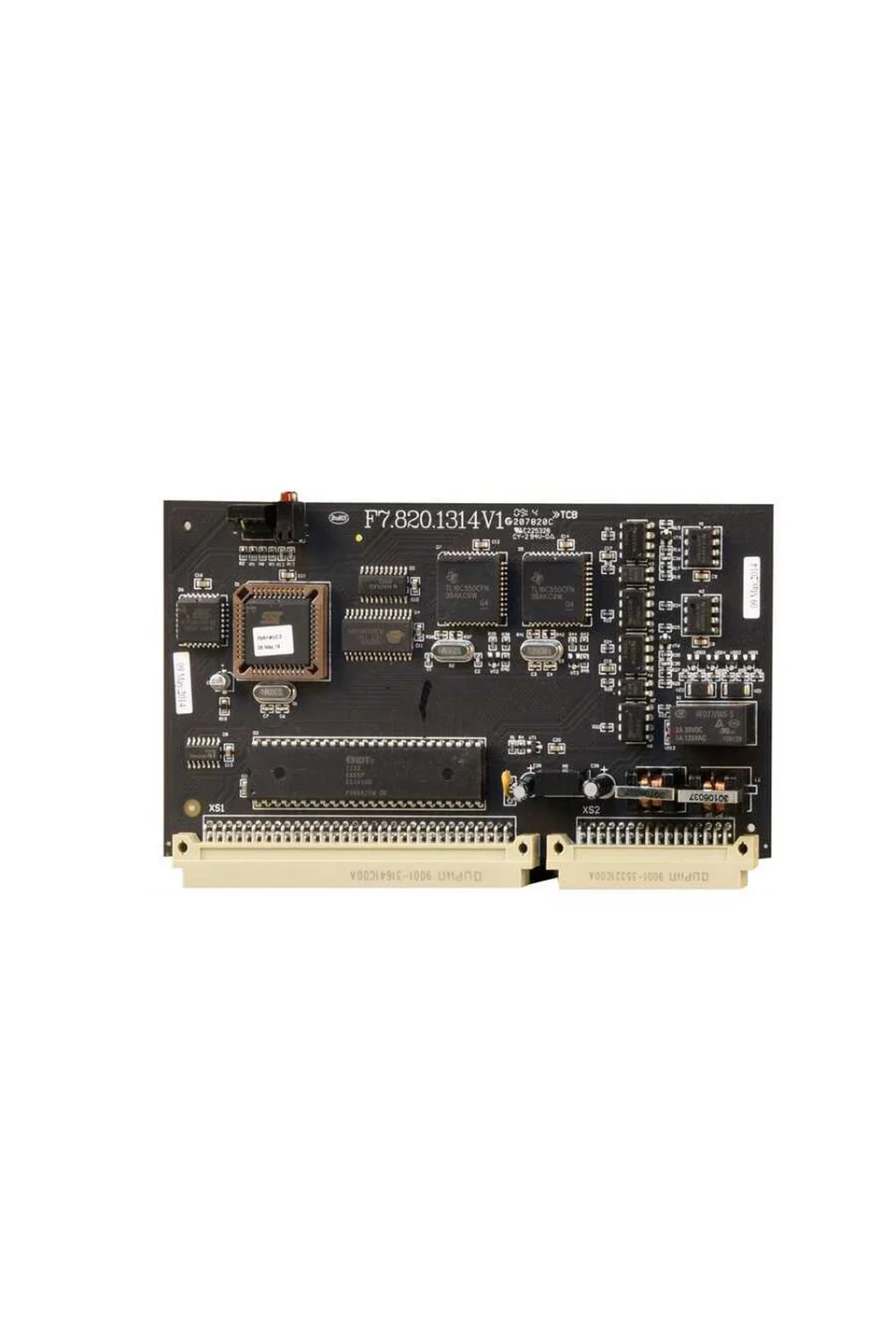

P-9945A RS485 Network Kart (Class-A)

P-9945A RS485 - Network Kart (Class-A) (GST-IFP8 için) * İki fotoelektrik izolasyonlu RS485 arayüzü. * Ring (halka) ağlar için uygundur. Açıklama * P-9945A, GST-IFP8 kontrol paneli için isteğe bağlı bir karttır ve iki fotoelektrik izolasyonlu RS485 arayüzü sağlar. * Kart enerjili durumda iken takılmamalı veya çıkarılmamalıdır. * Panel açıldığında “Network OK” ifadesi görüntülenirse, bu başarılı kayıt işleminin gerçekleştiğini gösterir. LED Göstergeleri * Ana Arayüz (A1B1) İletişimi (HL1 LED): Yeşil renkli. RS485 ana arayüzü normal iletişimdeyken yanar veya yanıp söner. * Alt Arayüz (A2B2) İletişimi (HL2 LED): Kırmızı renkli. RS485 alt arayüzü normal iletişimdeyken sabit olarak yanar. Bağlantı ve Kablolama * P-9945A, GST-IFP8 çevrim kartına takılabilir. * DIP anahtarı, 1. konuma ayarlanmalıdır. * Çevrimlerin bağlantısı: O- -> I- O+ -> I+ I+ -> O+ I- -> O- Montaj * Kartın montajı, ana kart üzerindeki çevrim kartı yuvasına sabitlenir. * Bükümlü çift kablo kullanılarak halka ağı oluşturulmalıdır. Uygulama * P-9945A Çevrim Kartı, Loop Board üzerindeki yuvaya sabitlenmelidir. * Bu kartlar, bükümlü çift kablo kullanılarak halka ağı oluşturur. Teknik Özellikler İletişim Arayüzü : İki RS485 arayüzü İletişim Mesafesi : İki komşu düğüm arası maksimum 1200m Ağ Kapasitesi : Maksimum 32 GST serisi kontrol paneli İletişim Hızı (Baud Rate) : 4800bps İletişim Ortamı : 1.0 mm² veya üzeri bükümlü çift kablo, tercihen korumalı kablo önerilir Çevresel Sıcaklık : 0℃ ~ +40℃ Bağıl Nem : ≤ %95, yoğuşmasız Montaj : Çevrim kartı yuvasına vidalar ile sabitlenir WEEE Bilgisi : 2012/19/EU (WEEE direktifi). Bu ürünler geri dönüştürülmeli ve yerel atık toplama noktalarına iade edilmelidir. Garanti * Ürün, tasarım, malzeme ve işçilik açısından garanti kapsamındadır. * Yanlış kurulum veya talimatlara uygun olmayan kullanım durumunda garanti geçersizdir. * Herhangi bir yetkili bayi veya çalışan garanti koşullarını değiştiremez. * Garanti kapsamı dışındaki ürünler için yerel distribütörünüzle iletişime geçin. Ürün Etiketleri #P-9945A #RS485 Network Kart (Class-A) #GST Adresli Yangın Sistemi

Ürün kodu

P-9945A
